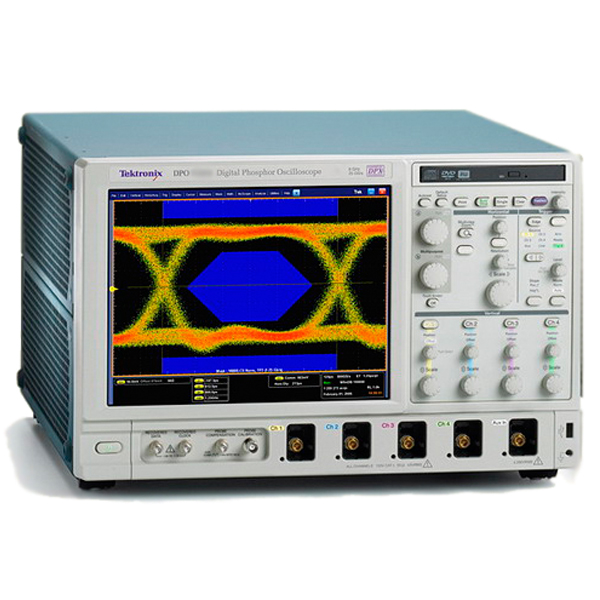

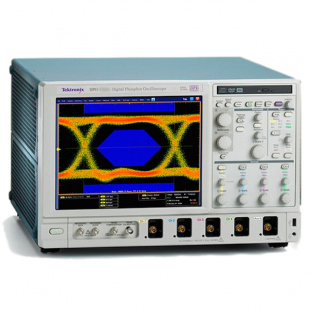

DPO71604B - цифровой осциллограф

Назначение осциллографов серии DPO70000B:

Приборы серии DPO70000B – новое поколение цифровых запоминающих осциллографов (также называемых осциллографами «с цифровым люминофором»), работающих в режиме реального времени - лучшее в отрасли решение для сложных задач обеспечения целостности сигнала, с которыми сталкиваются разработчики при испытаниях, определении характеристик, отладке и проверке сложных электронных устройств. Данное семейство осциллографов характеризуется исключительной производительностью при регистрации и анализе сигналов, удобством применения и не имеющими себе равных средствами отладки для ускорения выполнения повседневных задач. Самый крупный экран среди промышленно выпускаемых осциллографов и интуитивно понятный пользовательский интерфейс обеспечивают удобный доступ к максимально возможному количеству информации.

Возможности и преимущества осциллографов серии DPO70000B:

• Модели с полосой пропускания 20, 16, 12,5, 8, 6 и 4 ГГц;
• Частота выборки в реальном времени до 50 Гвыб/с;
• Длина записи до 200 млн выборок при использовании для быстрой навигации функции MultiView Zoom™;
• Самая высокая скорость захвата сигналов, максимальное значение для каждого канала > 300 000 захватов в секунду.

Расширение полосы пропускания обеспечивается, начиная с наконечника пробника, поддерживается ступенчатое изменение полосы пропускания для улучшения качества регистрации сигналов.

Система запуска Pin-Point поддерживает до 1 440 комбинаций условий запуска.

Уникальная система запуска по последовательным шаблонам для потоков со скоростями до 3,125 Гбит/с и запуск по протоколам стандарта 8b/10b для выделения эффектов определяемых данными.

Анализ последовательных потоков данных и проверки на соответствие стандартам PCI Express, Serial ATA, FB-DIMM, SAS, Fibre Channel, IEEE 1394b, RapidIO, XAUI, HDMI, DVI, Ethernet, USB 2.0.

Самый популярный пакет программного обеспечения для измерения и анализа временных характеристик и джиттера.

Самый большой в отрасли сенсорный экран XGA-дисплея с размером по диагонали 12,1 дюйма.

Система настройки интерфейса пользователя MyScope повышает эффективность работы.

Повышающие эффективность контекстные меню, вызываемые правой кнопкой мыши.

Программное обеспечение OpenChoice^® и операционная система Microsoft Windows XP обеспечивают встроенные возможности работы с сетью и расширенные средства анализа.

Области применения осциллографов серии DPO70000B:

• Анализ целостности сигнала, временных характеристик и джиттера;
• Проверка, отладка и определение параметров сложных электронных устройств;
• Отладка и проверка соответствия потоков последовательных данных требованиям отраслевых стандартов;
• Исследование переходных процессов;
• Спектральный анализ.

Технические характеристики осциллографа DPO71604B:

Комплект поставки DPO71604B:
