47 690 руб./шт цена с учетом НДС (20%)
поверка 4 200 руб. | ||
| ||
| ||
| Осциллограф GDS-71102B |
- Описание
- Отзывы о товаре
- Задать вопрос
- Файлы
- Все товары раздела
-

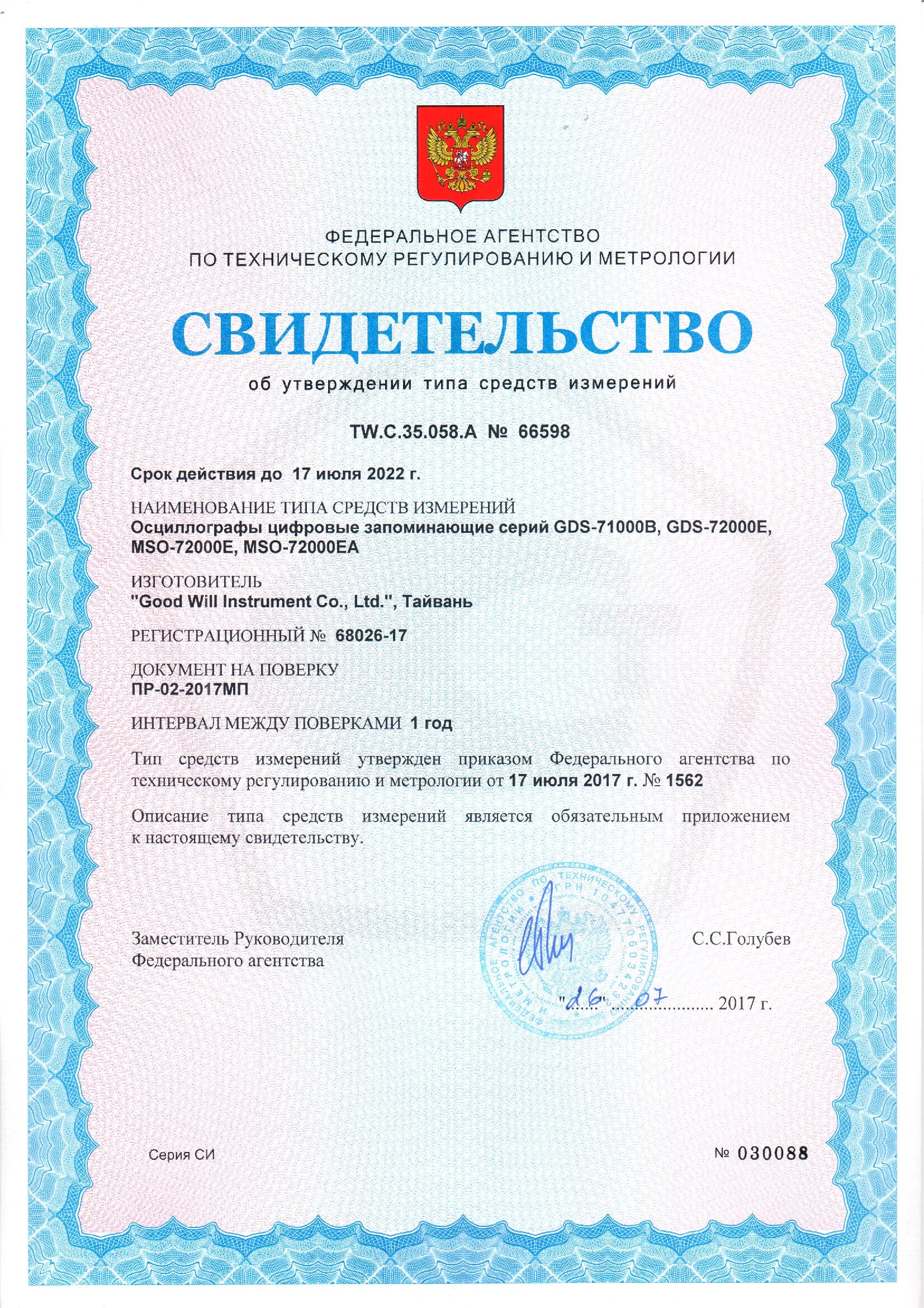

Производитель GW Instek Гарантия 36 месяцев Госреестр РФ 68026-17 до 17.07.2027 Межповерочный интервал 12 месяцев Варианты написания GDS 71102 B Краткие характеристики осциллографов цифровых запоминающих GDS-71054B, GDS-71072B, GDS-71074B, GDS-71102B, GDS-71104B:
- Количество каналов 2, 4
- Полоса пропускания 50, 700 и 100 МГц
- Максимальная частота дискретизации: 1 ГГц
- Объем памяти: 10 МБ на канал
- Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 50.000 осц./с)
- Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x
- 36 видов автоматических измерений параметров, курсорные измерения
- Режим автоизмерения временных задержек (8 параметров)
- Функция автоустановки параметров развертки, запуска
- Функции математики: сложение, вычитание, умножение, деление
- Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ)
- Режимы растяжки окна, самописец и XY
- Внутренняя память: 24 осциллограммы, 20 профилей настроек
- Интерфейсы: USB 2.0 для управления и сохранения данных, LAN
- Цветной WVGA TFT-дисплей (17,8 см)
Сравнительниая таблица технических характеристик осциллографов цифровых запоминающих серии GDS-71xxxB:
Параметр GDS-71054B GDS-71072B/GDS-71074B GDS-71102B/GDS-71104B Значение КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ Число каналов 4 2/4 2/4 Полоса пропускания (-3 дБ) 0…50 МГц 0…70 МГц 0…100 МГц Огранич. полосы пропуск. 20 МГц 20 МГц 20 МГц Коэф. отклонения (Коткл.) 1 мВ/дел…10 В/дел Погрешность установки Коткл. ± 3 % Диапазон уст. смещения ± 1,25 В (1 мВ/дел); ± 2,5 В (2 – 100 мВ/дел); ± 125 В (200 мВ – 10 В/дел) Время нарастания ≤ 5 нс ≤ 5 нс ≤ 3,5 нс Входной импеданс 1 МОм (± 2 %) / 16 пФ Макс. входное напряжение 300 Вскз Кат I Математика +, -, х; БПФ на участке 1 МБ (дБ или мВ с.к.з) КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ Коэф. развертки (Кразв.) 5 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел Погрешность установки Кразв. ± 0,005 % Режимы работы Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y СИНХРОНИЗАЦИЯ Источники синхросигнала Любой из каналов, внешний (толь 2 кан. мод.) Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по шине Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC Чувствительность синхр 1 дел АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ Разрешение по вертикали 8 бит Макс. частота дискретизации 1 ГГц Интерполяция SinX/x Длина записи 10 МБ/канал Режимы работы Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн КУРСОРНЫЕ ИЗМЕРЕНИЯ Функции ΔU; ΔT; 1/ΔT АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ Функции по вертикали Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе Функции по горизонтали f; T; t нарастания; t среза; +т; -т; коэф. заполнения (%), фаза Измерение задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ Интерфейс USB, LAN (только для GDS-71074B, GDS-71104B) Автоустановка В/дел, с/дел, параметры синхросигнала Технология VPO Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 50.000 раз в сек. Режим X-Y Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц Внутренняя память Запись/считывание: 24 осциллограммы; 20 профилей ОБЩИЕ ДАННЫЕ ЖК-дисплей Цветной (TFT) WVGA, диагональ 17,8 см, 8х10 дел (разреш. 800х480) Напряжение питания 100…240 В, 48…63 Гц (автовыбор) Габариты 380×208×127 мм Вес 2,8 кг Комплект поставки GDS-71102B
№ Наименование Количество 1. Осциллограф GDS-71102B 1 2. Шнур питания 1 3. Руководство по эксплуатации 1 4. Делитель 1:1/1:10 2 -
