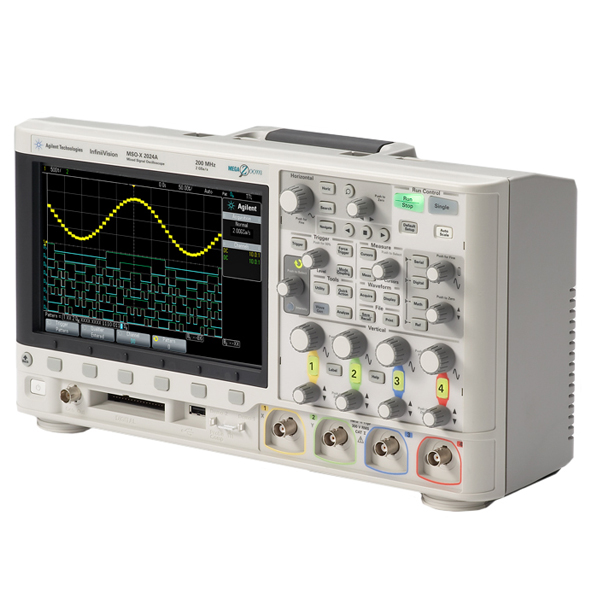

Производитель Agilent Гарантия 36 месяцев Варианты написания MSOX2024A,MSOX-2024A Особенности прибора MSOX2024A:
Широкие возможности просмотра сигналов: Самый большой экран в этом классе приборов - 8,5-дюймовый WVGA; Скорость обновления экрана до 50 000 осциллограмм в секунду; Глубокая память - 100 КВыб.
Три прибора в одном: Лучший в своем классе осциллограф; Встроенный логический анализатор (для моделей MSOX, опционально устанавливается на DSOX); Единственный в отрасли интегрированный генератор сигналов 20 МГц.
Большой набор дополнительных функций и апгрейдов: Возможность апгрейда полосы пропускания, логических каналов, генератора после покупки осциллографа; Режим сегментированной памяти; Автоматический тест на соответствие маске.
Технические характеристики прибора MSOX2024A:
Параметр Значения Полоса пропускания 200 МГц Аналоговые каналы 4 Логические каналы 8 для моделей MSOX (или моделей DSOX после апгрейда) Частота дискретизации 2 Гвыб/с на половине каналов, 1 Гвыб/с на всех каналах Глубина памяти 100 Квыб Вертикальное разрешение 8 бит Коэффициент отклонения 2 мВ/дел - 5 В/дел Погрешность коэффициента усиления на постоянном токе 2 мВ/дел - 10 мВ/дел: ± 4%
10 мВ/дел - 5 В/дел: ± 3%Горизонтальное разрешение 2,5 пс Коэффициент развертки 5 нс/дел - 50 с/дел Ограничение полосы пропускания 20 МГц Входной импеданс 1 МОм, 18 пФ Погрешность временной базы 25 ± 5 ppm Режимы сбора данных:
Нормальный
С усреднением
Сегметированный
С обнаружением пиков
Режим высокого разрешения
Отображение собранных данных на экране в реальном времени
Число усреднений 2, 4, 8,16, 32, 64… до 65 536
Период захвата не менее 19 мкс
Захват глитчей длительностью от 500 пс
Разрешение 12 бит при развертке ≥ 20 мкс/делРежимы запуска:
Принудительный
По перепаду
По ТВ сигналу
По длительности импульса
Логический
Немедленный запуск при нажатии клавиши на панели
Запуск по положительному или отрицательному перепаду сигналав любом канале
Запуск по стандартному сигналу NTSC, PAL или SECAM
Запуск по импульсу, длительность которого больше, равно или меньше заданной (от 17 нс до 10 с)
Запуск по логической комбинации двух активных каналовИзмерения 25 автоматических измерений Математические функции Сложение, вычитание, умножение, БПФ Логические каналы
Количество каналов
Частота дискретизации
Динамический диапазон
8 (для моделей MSOX или моделей DSOX после апгрейда)
1 ГВыб/с
± 10 ВГенератор сигналов
Частота
Формы сигнала
0,1 Гц – 20 МГц
Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжениеДисплей 8,5-дюймовый цветной WVGA TFT LCD Скрорость обновления дисплея 50 000 осцилограмм в секунду Интерфейс:
Стандартно
Опционально
USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителями
USB порт для удаленного управления с ПК GPIB, LAN, VGAГабаритные размеры 38,1 см (ширина) х 20,4 см (высота) х 14,1 см (глубина) Вес 3,85 кг Комплект поставки MSOX2024A:
№ Наименование Количество 1. Прибор 1 2. Документация 1 3. N2863B Пассивный пробник 10:1, 300 МГц 1 Дополнительная комплектация MSOX2024A:
(Поставляется по отдельному заказу)
10070D Пассивный пробник 1:1, 20 МГц
10076B Пассивный пробник 100:1, 4 кВ, 250 МГц
1146A Токовый пробник 100 кГц, 100 A
N2791A Высоковольтный дифференциальный пробник 25 МГц, ±700 В
N2792A Дифференциальный пробник 10:1, 200 МГц
N2862B Пассивный пробник 10:1, 150 МГц
N2863B Пассивный пробник 10:1, 300 МГц
N2889A Пассивный пробник 10:1/1:1, 350 МГц
N6456A Набор для монтажа в стойку
N6459-60001 8-канальный логический пробник
N6757A Мягкая сумка и крышка передней панели
XSOX2000-001 (DSOX2WAVEGEN) - встроенный генератор сигналов
XSOX2000-805 - модуль LAN/VGA
XSOX2000-806 - модуль GPIB
XSOX2000-LMT (DSOX2MASK) - тест маски
XSOX2000-SGM (DSOX2SGM) - cегментированная память -
