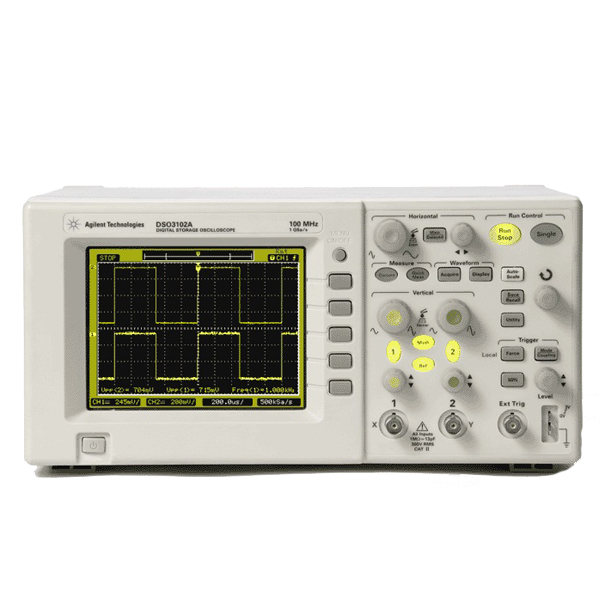

Производитель Agilent Гарантия 12 месяцев Варианты написания DSO3102A Особенности осциллографа DSO3102A:
- Полоса пропускания 100 МГц
- Максимальная частота дискретизации 1 ГГц
- Большой цветной дисплей с диагональю 15 см (5,7 дюйма)
- Развитая система запуска, включающая запуск по перепаду, по длительности импульса и по выбранной строке видеосигнала
- Глубина памяти сигнала 4К точек
- 20 автоматических видов измерений плюс аппаратно реализованный частотомер и режим Measure All (измерение всех параметров)
- Четыре операции математической обработки, включая БПФ, в стандартной комплектации осциллографа
- Функция испытания на соответствие маске в стандартной комплектации осциллографа
- Интерфейсы USB, GPIB и RS-232 для внешних подключений
- Многоязычный интерфейс пользователя
- Режим захвата последовательности кадров (сегментированной памяти) в стандартной комплектации.
Технические характеристики осциллографа DSO3102A:
Параметры Значения Полоса пропускания* 100 МГц Реальновременная частота дискретизации
2 чередующихся канала 1 ГГц
Каждый канал
1 ГГц
500 МГцЧисло каналов 2 Дисплей Цветной, 320 х 240 1/4 VGA, жидкокристаллический; 88 х 116 мм Память 4 Кточек на канал Разрешение по вертикали 8 дв. разрядов Коэффициенты отклонения от 2 мВ/дел до 5 В/дел Погрешность коэффициента усиления на постоянном токе ±3 % при коэффициенте отклонения от 10 мВ/дел до 5 В/дел;
±4 % при коэффициенте отклонения от 2 до 5 мВ/делМасштабирование по вертикали растяжка изображения по вертикали Максимально допустимое напряжение на входе 300 В (СКЗ) CAT II; снижение нормы на 20 дБ/декада на частотах свыше 100 кГц
до 13 В (размах) на частоте 3 МГц и вышеКоэффициенты развертки от 2 нс/дел до 50 с/дел Ограничение полосы пропускания около 20 МГц Связь по входу По постоянному току (DC); по переменному току (AC); заземление входа Входной импеданс 1 МОм, 13 пФ Погрешность временной базы 100·10-6 Режимы сбора данных Нормальный Непосредственное отображение собранных данных на экране
в реальном времени.С усреднением Число усреднений выбирается из ряда: 2, 4, 8, 16, 32, 128 или 256 С обнаружением пиков Захват высокочастотных глитчей с длительностью до 10 нс при просмотре сигналов на более медленных развертках (с коэффициентом развертки более 5 мкс/дел) Режимы развертки Auto (автоматический), Normal (по условиям запуска), Single (однократный) Связь по входу в канале запуска AC (по переменному току); DC (по постоянному току);
LF reject (подавление НЧ помех); HF reject (подавление ВЧ помех)Режимы запуска Принудительный Немедленный запуск при нажатии клавиши передней панели По перепаду Запуск по положительному или отрицательному перепаду сигнала в любом канале По ТВ сигналу Запуск по одному из трех стандартных ТВ сигналов: NTSC, PAL, SECAM По длительности импульса Запуск по импульсу, длительность которого больше, равна или меньше заданной; заданная длительность может быть в пределах от 20 нс до 10 с Источник запуска Канал 1, канал 2, внешний, внешний/5, от сети питания (только по перепаду) Курсоры Режимы Ручной, автоматический, слежения за сигналом Типы Измерение амплитудных или временных параметров Виды измерений Интервал времени (ΔT), разность напряжений (ΔV), частота Автоматические измерения 20 видов плюс измерение частоты 5-разрядным аппаратно реализованным частотомером Амплитудные параметры Vpp (размах), Vmax (максимальное значение), Vmin (минимальное значение),
Vavg (среднее значение), Vamp (амплитуда), Vtop (уровень вершины),
Vbase (уровень основания), Vrms (среднеквадратическое значение),
Overshoot (выброс за фронтом), Preshoot (выброс до фронта)Временные параметры Freq (частота), Period (период), +Width (длительность положительного импульса),
-Width (длительность отрицательного импульса), +Duty (коэффициент заполнения
для положительного импульса, -Duty (коэффициент заполнения для отрицательного
импульса, Rise Time (длительность фронта), Fall Time (длительность среза),
Delay (задержка)Математические функции Сложение, вычитание, умножение, БПФ Операция БПФ Вид весовой функции (окно) Хэннинга, Хэмминга, Блэкмана-Харриса и прямоугольная Объем выборки 1024 точки Автонастройка Автоматическая установка всех каналов посредством нажатия одной клавиши Дисплей 1/4 VGA (320 х 240 точек), пассивная цветная ЖК матрица
с регулируемой яркостьюИнтерполяция Sin(x)/x Формирование изображения Точками и векторами Послесвечение Выключено, неограниченное Формат отображения YT (напряжение канала от времени); XY (зависимость напряжения одного
канала от другого)Ввод / вывод Стандартные порты USB (для использования требуется программа N2860A Scope Connect) Порты по отдельному заказу GPIB, RS-232 Максимальная скорость передачи данных GPIB: 500 Кбайт/с Общие характеристики DSO3102A Габаритные размеры Без ручек: 30 см (ширина) х 15 см (высота) х 29 см (глубина)
C ручками: 36 см (ширина) х 18,2 см (высота) х 29 см (глубина)Масса Без упаковки: 4,8 кг (10,5 фунта)
В упаковке: 7 кг (15 фунтов)Требования к сети питания Пределы напряжения сети питания От 100 до 240 В переменного тока, CAT II, автоматический выбор напряжения Частота сети питания От 47 до 440 Гц Потребляемая мощность 50 ВА Условия окружающей среды Температура От 0 до +55 °С (рабочие условия);
от минус 40 до +70 °С (предельные условия)Относительная влажность Рабочие условия: 95 % при температуре +40 °С в течение 24 часов;
Предельные условия: 90 % при температуре +65 °С в течение 24 часовПониженное атмосферное давление (высота над уровнем моря) Рабочие условия: до 4570 м (15000 футов)
Предельные условия: до 15244 м (50000 футов)Вибрация Нормы Agilent класс B1 Удар Нормы Agilent класс B1 Степень загрязнения 2 Нормально допускается только сухое токонепроводящее загрязнение.
Изредка следует ожидать временного появления проводимости, вызванной конденсацией влаги.* Звездочкой обозначены гарантированные технические характеристики, все прочие относятся к разряду типовых.
Гарантированные технические характеристики справедливы по истечении времени установления рабочего режима (30 минут) и для установленной температуры калибровки с использоваем микропрограммных средств ±10 °С.Комплект поставки DSO3102A:
№ Наименование Количество 1. Прибор 1 2. Сумка для принадлежностей 1 3. Диск с программным обеспечением 1 4. Кабель для соединения с ПК 1 5. Шнур питания 1 6. Комплект измерительных принадлежностей 1 7. Документация 1 -
