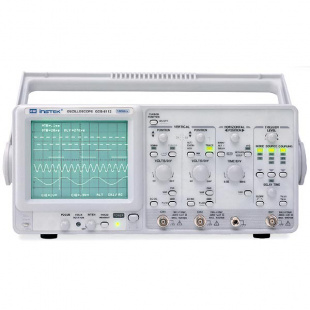

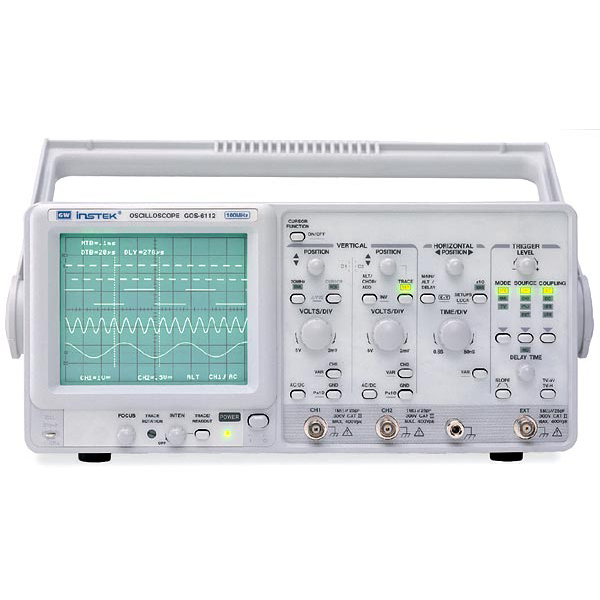

Производитель GW Instek Гарантия 12 месяцев Госреестр РФ 29607-05 Назначение осциллографа GOS-6112:
Осциллографы цифровые GOS-6112: Полоса пропускания 0 ... 100 МГц; Курсорные измерения и экранная графика (7 функций); Автоматическая/ручная установка коэффициента развертки; Задержанная развертка; Автоматическое измерение параметров; Автоматическая установка уровня синхронизации; Память на 10 установок органов управления; ТВ-синхронизация (построчная, покадровая); Выход сигнала синхронизации; Модуляция яркости луча (Z-вход); Квазиэлектронное управление; SMТ-технология – высокая надежность и качество; Напряжение ускорения 12 кВ.
Технические характеристики осциллографа GOS-6112:
Параметр Значения КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ Полоса пропускания (-3 дБ) 0 … 100 МГц (-3 дБ) (0 ... 20 МГц при 2 мВ/дел) Коэффициент отклонения 2 мВ/дел … 5 В/дел (шаг 1-2-5) Погрешность установки ±3% при размере изображения 5 дел. Регулировка Плавное перекрытие в 2,5 раза Время нарастания ≤ 3,5 нс (≤ 17,5 нс при 2 мВ/дел) Входной импеданс 1 МОм / 25 пФ Максимальное входное напряжение 400 В (DC+AСпик., до 1 кГц) Режимы работы Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ Коэффициент развертки А (основная) 50 нс/дел … 0,5 с/дел (шаг 1-2-5), растяжка х10 Коэффициент развертки В (задер-ая) 50 нс/дел … 50 мс/дел (шаг 1-2-5), растяжка х10 Погрешность установки ±3% (±5% при растяжке х10) Регулировка Плавное перекрытие в 2,5 раза Задержка запуска развертки В 1 мкс … 5 с, плавная регулировка Режимы отображения А и В А, В, А и В СИНХРОНИЗАЦИЯ Источники синхронизации Канал 1, канал 2, сеть, внешний Режимы запуска развертки Автоколебательный, ждущий, ТВ (кадр, строка) Фильтры синхронизации Связь по постоянному или переменному току, ФНЧ, ФВЧ Уровень внешней синхронизации До 400 В (DC+Acпик., до 1 кГц) Вход внешней синхронизации 1 МОм / 25 пФ Выход синхросигнала Напряжение 25 мВ/дел на 50 Ом, частота 0 … 10 МГц АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ Функции Частота, период, длительность импульса, коэф. заполнения Частотный диапазон 50 Гц … 100 МГц Формат индикации 6 разрядов Погрешность измерения ± 0,01% (1 кГц ... 100 МГц), ± 0,05% (50 Гц ... 1 кГц) X-Y ВХОД Полоса пропускания 0 … 500 кГц (-3дБ) Коэффициент отклонения 2 мВ/дел ... 5 В/дел (±3%), внешний вход 0,1 В/дел (±5%) Разность фаз X-Y ≤ 3° в диапазоне 0 … 50 кГц Z-ВХОД Частотный диапазон 0 ... 5 МГц Чувствительность ≥ 5 В (макс. до 30 В DC+Acпик., до 1 кГц) Входное сопротивление 5 кОм ЭЛТ Размер изображения 8 х 10 дел. (1 дел.=10 мм) Напряжение ускорения 12 кВ ОБЩИЕ ДАННЫЕ Напряжение питания 100 В / 120 В / 230 В±10%, 50 / 60 Гц Потребляемая мощность 90 ВА Габаритные размеры 310 x 150 x 455 мм Масса 9,0 кг Комплект поставки GOS-6112:
№ Наименование Количество 1. Цифровой 2-канальный осциллограф GOS-6112 1 2. Шнур питания 1 3. Делитель х1 / х 10 2 4. Руководство по эксплуатации 1 -
