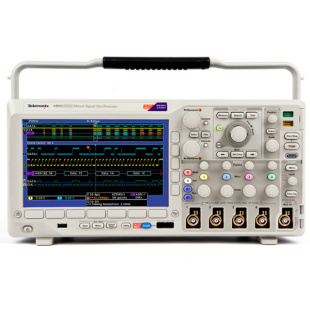

DPO3012 - осциллограф

Особенности осциллографа DPO3012:

• Полоса 100 МГц;
• Количество каналов 2;
• Частота дискретизаии на канал (реальное время) 2,5 ГГц;
• Длина записи на канал 5 Мб;
• Тип монитора: цветной WVGA;
• Габаритные размеры 203 х 416 х 137 мм;
• Масса 4 кг.

Во всех модулях реализована функция Wave Inspector™ — потрясающая и исключительно легкая и удобная в использовании технология для исследования, эффективного просмотра, навигации и анализа осциллограмм большого размера.

Все осциллографы новой серии снабжены стандартной длиной записи 5 МБ на канал, что обеспечивает запись длительных процессов с очень высоким разрешением (тысячи экранов данных). Что-то найти в этом море информации — трудная задача, которую с честью решает Wave Inspector™ — идеальное средство работы с длинной памятью, упрощая поиск и отладку цифровых схем. Впервые этот гибкий интерфейс, который, обеспечивающий интуитивное взаимодействие с информацией из памяти осциллографа и на его экране, был реализован в осциллографах серии DPO/MSO4000 и стал незаменимым помощником пользователя.

Функция воспроизведения/паузы с регулируемой скоростью позволяет пользователям автоматически пролистывать сигнал на экране в поисках нужного события. Wave Inspector™ также предоставляет возможность поиска в записанном сигнале. При этом можно автоматически отмечать все появления указанных пользователем событий, а затем удобно перемещаться между ними. Путешествие по буферу данных автоматизировано и может быть запущено в автоматическом режиме с установленной пользователем скоростью и приостановлено нажатием кнопки «воспроизв./пауза».

Функция воспроизведения/паузы с регулируемой скоростью позволяет пользователям автоматически пролистывать сигнал на экране в поисках нужного события. Wave Inspector™ также предоставляет возможность поиска в записанном сигнале. При этом можно автоматически отмечать все появления указанных пользователем событий, а затем удобно перемещаться между ними. Путешествие по буферу данных автоматизировано и может быть запущено в автоматическом режиме с установленной пользователем скоростью и приостановлено нажатием кнопки «воспроизв./пауза».

Цифровые осциллографы серии DPO3000 создают идеальную платформу для регистрации и анализа сигналов некоторых из наиболее популярных сегодня последовательных шин, включая I²C, SPI, RS-232/422/485/UART, CAN и LIN.

Процесс устранения проблем в последовательной шине состоит из нескольких этапов: запуск по определенному событию в последовательном потоке данных, декодирование этого события и интерпретация его содержимого, а также поиск других интересующих событий.

Серия DPO3000 оснащена следующими функциями для решения проблем в последовательных шинах, новыми для этого рынка:

• Запуск по содержимому последовательного пакета;
• Автоматизированное декодирование и отображение пакета в удобочитаемой и понятной форме;
• Встроенные функции поиска данных и пометки отдельных событий, а также быстрая навигация между точками в пределах стандартной памяти объемом 5 млн. выборок.

Полоса пропускания, частота дискретизации, объем памяти и число каналов в приборах серии DPO3000 прекрасно соответствуют этим задачам.

Но важнее всего, что некоторые инновационные возможности делают работу по отладке последовательных шин еще легче, чем прежде.

Модуль видеоприложений (Video Application Module) DPO3VID добавляет широкий набор триггеров HDTV и специальных триггеров для видеосигнала. Этот модуль, объединенный со встроенным выбираемым терминатором 75 Ом, делает серию DPO3000 прекрасным прибором для схем, в которых реализуются современные стандарты видеосигнала. Ни один из выпускающихся приборов аналогичных серии DPO3000 не обеспечивает одновременно запуск по событиям в сигнале HDTV и встроенную оконечную нагрузку 75 Ом.

Новые технологии ставят перед разработчиками измерительного оборудования задачу создания мощных измерительных станций, как для регистрации, так и последующего анализа сохраненных данных с использованием интерфейсов USB и Ethernet для подключения к ПК, отладки сложных электронных систем со встроенными микропроцессорными устройствами. Всем этим требованиям могут отвечать только современные измерительные приборы, которые одновременно могут решать несколько поставленных задач, каким и является представленная новинка от Tektronix — цифровой осциллограф DPO3000 с минимальными габаритными размерами на рабочем месте и выдающимися техническими характеристиками.
