Производитель Россия Гарантия 12 месяцев Госреестр РФ 8256-81 Варианты написания С1172,С1172 Назначение осциллографа С1-172:

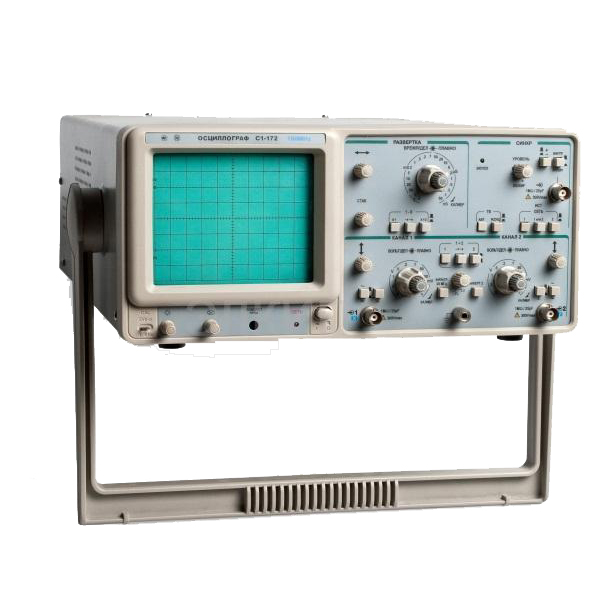

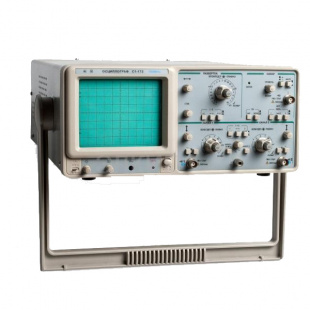

Двухканальный осциллограф С1-172 предназначен для исследования формы электрических сигналов и измерения параметров сигналов в диапазоне напряжений от 15 мВ до 40 В (до 300 В с делителем 1:10) и длительностей от 50 нс до 0,2 с.
Прибор может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.
Технические характеристики осциллографа С1-172:
Параметр Значение Число каналов 2 Полоса пропускания не менее 100 МГц Тракт вертикального отклонения обеспечивает следующие режимы работы наблюдение сигналов по каналам 1 и 2;
наблюдение суммы сигналов каналов 1 и 2;
наблюдение сигналов каналов поочередно и прерывисто;
инвертирование сигнала в канале 2;
одновременное отображение сигнала канала 1 (2) в двух масштабах времени: X1;
X10;
просмотр телевизионного сигналаДиапазон значений коэффициентов отклонения (10 калиброванных положений соответственно ряду чисел 1,2,5) 5 мВ/дел – 5 В/дел с делителем 1:10 до 50 В/дел Пределы допускаемого значения основной погрешности коэффициентов отклонения не более ±5 % с делителем 1:10 ±7 % коэффициентов отклонения в рабочих условиях применения, не более ±7 % с делителем 1:10 ±9 % Параметры входов виды входов – открытый и закрытый;
Активное входное сопротивление, непосредственного входа 1±0,03 МОм с делителем 1:10 10±0,3 МОм
Входная емкость:
непосредственного входа 25±5 пФ с делителем 1:10, не более 20±5 пФКоэффициент развязки между каналами вертикального отклонения в диапазоне частот до 30 МГц 1000 в диапазоне частот до 100 МГц 400 Тракт горизонтального отклонения (развертка) обеспечивает следующие режимы работы автоколебательный; ждущий; ТВ – сигнал; блокировка уровня запуска Диапазон значений коэффициентов развертки (21 положение соответственно ряду чисел 1,2,5) 50 нс/дел – 0,2 с/дел с растяжкой «Х10» от 5 нс /дел Пределы допускаемого значения основной
погрешности коэффициентов разверткине более ±5 % с растяжкой ±10 % Плавная регулировка коэффициентов отклонения относительно калиброванного значения в рабочих условиях применения, не более ±7 % с растяжкой ±12 % Полоса пропускания усилителя горизонтального отклонения не менее 2,5 раз Диапазон коэффициентов отклонения усилителя горизонтального отклонения 5 мВ/дел – 5 В/дел Полоса пропускания усилителя горизонтального отклонения не менее 10 Гц – 1МГц Виды синхронизации сигналом канала 1; сигналом канала 2; от сети; от внешнего источника Параметры внутренней синхронизации Диапазон частот гармонического сигнала 20Гц –100 МГц Минимальный уровень внутренней синхронизации в диапазоне частот гармонического сигнала от 20 Гц до 20 МГц и для импульсного сигнала длительностью 10 нс и более 0,8 дел в диапазоне частот гармонического сигнала от 20 до 100 МГц 2 дел Максимальный уровень внутренней синхронизации в диапазоне частот гармонического сигнала от 20 Гц до100 МГц и для импульсного сигнала длительностью 10 нс и более 8 дел Нестабильность внутренней синхронизации не более 0,1 дел Параметры внешней синхронизации Диапазон частот гармонического сигнала 20 Гц –100 МГц Минимальный уровень внешней синхронизации в диапазоне частот гармонического сигнала от 20 Гц до 20 МГц 0,2 В в диапазоне частот от 20 до 100 МГц 0,8 В Максимальный уровень внешней синхронизации в диапазоне частот от 20 Гц до 100 МГц 10 В Нестабильность внешней синхронизации не более 0,1 дел Параметры сигнала модуляции Амплитуда 0,5- 5 В Диапазон частот 20 Гц- 5 МГц Параметры сигнала калибратора форма выходного сигнала меандр амплитуда сигнала 2±0,04 В частота следования 1±0,02 кГц Электропитание от сети переменного тока: напряжением 220±22 В частотой, 50±2; 60±2 Гц Мощность, потребляемая от сети питания при номинальном напряжении при номинальном напряжении, не более 55 В А Условия эксплуатации Рабочая температура окружающей среды от 5 до 40 °С Относительная влажность воздуха до 85 % при температуре 25 °С Габариты 360 х 150 х 450 мм Масса не более 8 кг Комплект поставки С1-172:
№ Наименование Количество 1. Осциллограф С1-172 1 -
