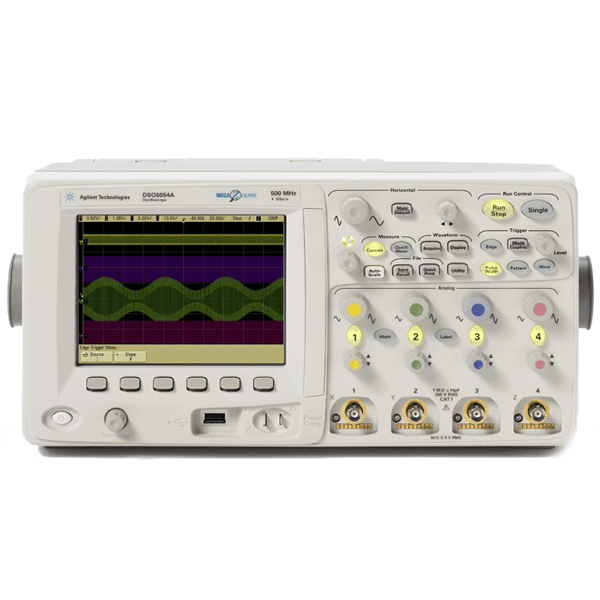

DSO5054A - осциллограф

Особенности осциллографа DSO5054A:

Традиционные настольные осциллографы хороши при определении параметров сигналов, о существовании которых пользователь знает. Глубокая память MegaZoom III компании Agilent и быстрая скорость обновления позволяют обнаруживать ошибки, о которых заранее ничего не известно. Осциллографы серии 5000 выгодно используют те же блоки технологии MegaZoom III, уже используемые в высокопроизводительных настольных и лабораторных осциллографах компании Agilent. Глубокая память с мгновенной реакцией, быстрой скоростью обновления экрана и минимальным “мертвым временем” и система отображения, как у аналоговых осциллографов, ' все это представлено в компактном корпусе по цене, сравнимой со старыми осциллографами.

• АЦП 8 бит;
• 4 канала;
• Полоса пропускания 500 МГц;
• 2 мВ…5 В / дел; 1 нс…50 с/ дел;
• Частота дискретизации 2 Гвыб/с (4 Гвыб/с – при объединении каналов), эквив. 400 Гвыб/с);
• Длина записи 500 К на канал (1 М - при объединении);
• Маркерные и авто измерения (20 параметров);
• Частотомер;
• Функция БПФ + математика;
• Пиковый детектор (250 пс);
• Внутренняя память (10 осциллограмм, профилей);
• Расширенная синхронизация (CAN, LIN, I2C, USB, RS-232/UART, SPI);
• Цветной TFT-дисплей (XGA, 768 х 1024);
• Скорость обновления 100000 осциллограм/сек;
• Интерфейсы: USB, LAN, GPIB;
• Масса 4,1 кг.

Программные опции:

• SEC Режим защищенной среды;
• N5385B Инструментальные средства осциллографов;
• N5423 (LSS) Запуск по сигналам и декодирование данных последовательных шин I2C/SPI (только для 4-канальных моделей);
• N5424 (AMS) Запуск по сигналам и декодирование данных последовательных шин CAN/LIN (только для 4-канальных моделей);
• B4610A Анализ в автономном режиме собранных данных на ПК;
• N5457A Запуск по сигналам и декодирование данных последовательных шин RS-232/UART;
• N5454A Сегментированная память.

Пробники по дополнительному заказу:

Пассивные пробники:

• 10070C Пассивный пробник, 1:1, 20 МГц, с опознанием подключения
• 10073C Пассивный пробник, 10:1, 500 МГц, с опознанием подключения
• N2863А Пассивный пробник, 10:1, 300 МГц, с опознанием подключения

Высоковольтные пробники:

• 10076A 100:1, 4 кВ, до 250 МГц, с опознанием подключения
• N2771A 1000:1, 15 кВ, до 50 MГц

Токовые пробники:

• 1146A Токовый пробник постоянного и переменного тока до 100 кГц
• 1147A Токовый пробник постоянного и переменного тока до 50 МГц с интерфейсом AutoProbe
• N2780A/N2781A/N2783A/N2784A Токовые пробники переменного и постоянного тока, 2 MГц, 500 А/10 MГц, 150 А/50 MГц, 30 А/100 MГц, 30 А (требуется источник питания N2779A).

Комплект поставки DSO5054A:

Дополнительная комплектация DSO5054A:
