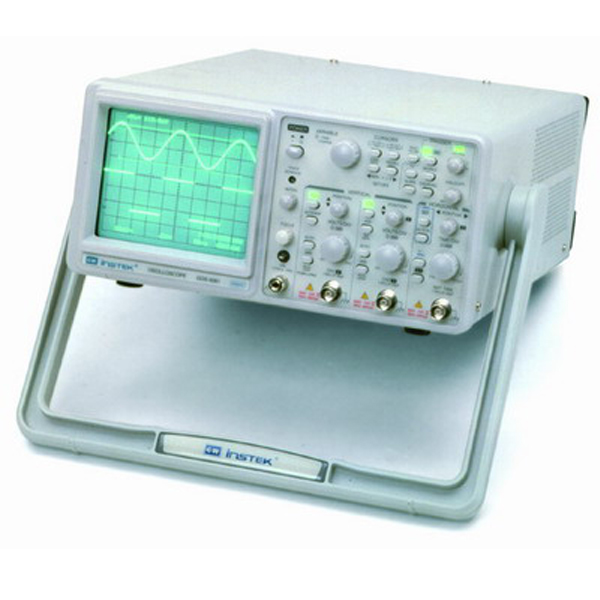

Производитель GW Instek Гарантия 12 месяцев Госреестр РФ 29607-05 Назначение осциллографа GOS-6051:
Осциллограф GOS-6051: 2 канала; Полоса пропускания 50 МГц; Чувствительность 1 мВ/дел.; Экранная графика; Курсорные измерения, 6-ти разрядный частотомер, память на 10 состояний органов управления; Растяжка развертки х5, х10, х20; Одновременная индикация основной и растянутой развертки; ТВ-синхронизация (построчная и покадровая); Автовыбор источника синхросигнала; Режим развертки внешним сигналом (X-Y вход); Модуляция яркости луча (Z-вход); Дополнительный выход канала 1; Звуковая и светодиодная индикация; Компактный, удобное расположение органов управления.
Технические характеристики осциллографа GOS-6051:
Параметр Значения КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ Полоса пропускания (-3 дБ) 0 … 50 МГц (0 ... 7 МГц при 1 мВ/дел, 2 мВ/дел) Коэффициент отклонения 1 мВ/дел … 20 В/дел (шаг 1-2-5) Погрешность установки ± 3% (5 мВ/дел ... 20 В/дел)
± 5% (1 мВ/дел, 2 мВ/дел)Регулировка Плавное перекрытие в 2,5 раза Время нарастания ≤ 7 нс (≤ 50 нс при 1 мВ/дел, 2 мВ/дел) Входной импеданс 1 МОм/25 пФ Максимальное входное напряжение 400 В (DC + ACпик.) при ≤ 1 кГц Режимы работы Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ Коэффициент развертки 0,2 мкс/дел … 0,5 с/дел (шаг 1-2-5), растяжка х5, х10, х20 Погрешность установки ±3%
±5% при растяжке х5, х10
±8% при растяжке х20Регулировка Плавное перекрытие в 2,5 раза Минимальное значение 100 нс/дел (10 нс/дел - 50 нс/дел - некалиброванные) СИНХРОНИЗАЦИЯ Режимы синхронизации Автоколебательный, ждущий, ТВ (кадр, строка) Источники синхронизации Автовыбор, канал 1, канал 2, сеть, внешний Фильтры синхронизации Связь по переменному току, ФВЧ, ФНЧ Внешняя синхронизация Макс. уровень: 400 В (DC + ACпик.) при ≤ 1 кГц
Вх. импеданс: 1 МОм/25 пФФункция HOLD-OFF Ручная регулировка стабильности запуска развертки КУРСОРНЫЕ ИЗМЕРЕНИЯ Функции V, Т, 1/Т Разрешение 1/25 деления Диапазон эффективных измерений По вертикали ±3 дел., по горизонтали ±4 ИЗМЕРЕНИЕ ЧАСТОТЫ Частотный диапазон 50 Гц … 50 МГц Погрешность измерения ±0,01% (0,05% в диапазоне частот от 50 Гц до 1 кГц) Чувствительность 2 дел (источник синхросигнала - кан1 или кан2) X-Y ВХОД Полоса пропускания 0 ... 500 кГц (-3дБ) Коэффициент отклонения 1 мВ/дел ... 20 В/дел Разность фаз X-Y ≤ 3° в диапазоне 0 ... 50кГц Z-ВХОД Частотный диапазон 0 ... 2 МГц Чувствительность 5 В (макс. до 30 В DC+AСпик. при ≤ 1 кГц) Входное сопротивление 47 кОм ЭЛТ Экран 8 x 10 дел. (1 дел.=10 мм), маркеры - 0%, 10%, 90, 100% Напряжение ускорения 10 кВ ОБЩИЕ ДАННЫЕ Напряжение питания 100 В / 120 В / 230 В ± 10%, 50 / 60 Гц Габаритные размеры 275 x 130 x 370 мм Масса 7,2 кг Комплект поставки GOS-6051:
№ Наименование Количество 1. Осциллограф GOS-6051 1 2. Шнур питания 1 3. Делитель 1:1/1:10 2 4. Руководство по эксплуатации 1 -
