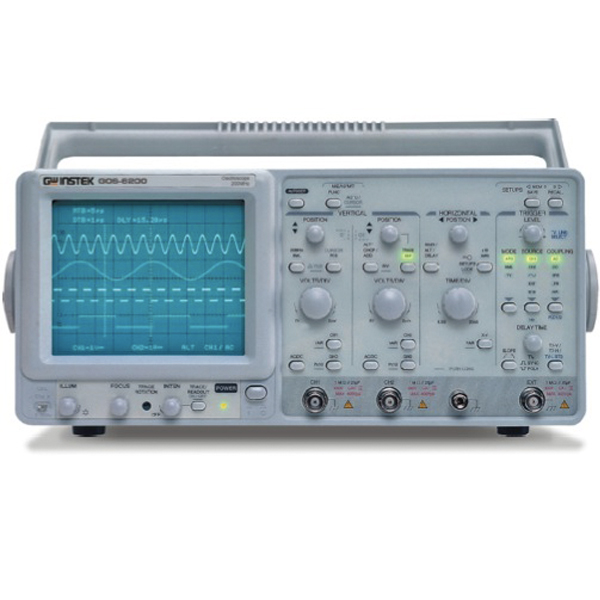

Производитель GW Instek Гарантия 24 месяца Госреестр РФ 29607-05 Назначение осциллографа GOS-6200:
Осциллограф GOS-6200: Полоса пропускания 200 МГц; Курсорные измерения и экранная графика (7 функций); Автоматическая/ручная установка размера изображения; Задержанная развертка; Автоматическое измерение параметров; Блок выделения ТВ-строк (NTSK, PAL, SECAM); Автоматическая установка уровня синхронизации; Память на 10 установок органов управления; ТВ-синхронизация (построчная, покадровая); Выход сигнала синхронизации; Модуляция яркости луча (Z-вход); Квазиэлектронное управление SMT-технология - высокая надежность и качество.
Технические характеристики осциллографа GOS-6200:
Параметр Значения КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ Полоса пропускания (-3 дБ) 0 … 200 МГц (0 ... 20 МГц при 2 мВ/дел) Коэффициент отклонения 2 мВ/дел … 5 В/дел (шаг 1-2-5) Погрешность установки ±3% при размере изображения 5 дел. Регулировка Плавное перекрытие в 2,5раза Время нарастания ≤ 1,75 нс (≤ 17,5 нс при 2 мВ/дел) Входной импеданс 1 МОм/25 пФ Максимальное входное напряжение 400 В (DC+AСпик., до 1 кГц) Режимы работы Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ Коэффициент развертки А (основная) 20 нс/дел … 0,5 с/дел (шаг 1-2-5), растяжка х10 Коэффициент развертки В (задер-ая) 20 нс/дел … 50 мс/дел (шаг 1-2-5), растяжка х10 Погрешность установки ±3% (±5% при растяжке х10) Регулировка Плавное перекрытие в 2,5 раза Задержка запуска развертки В 1 мкс … 5 с, плавная регулировка Режимы отображения А и В А, В, А и В СИНХРОНИЗАЦИЯ Источники синхронизации Канал 1, канал 2, сеть, внешний, внешний 1:10 Режимы запуска развертки Автоколебательный, ждущий, ТВ (кадр, строка) Фильтры синхронизации Связь по постоянному или переменному току, ФНЧ, ФВЧ, фильтр шума Уровень внешней синхронизации До 400 В (DC+AC , до 1 кГц) Вход внешней синхронизации 1 МОм / 25 пФ Выход синхросигнала Напряжение 25 мВ/дел на 50 Ом, частота 0…10 МГц АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ Функции Частота, период, длительность импульса, коэф. заполнения Частотный диапазон 50 Гц … 200 МГц Формат индикации 6 разрядов Погрешность измерения ± 0,01% (1 кГц...200 МГц), ± 0,05% (50 Гц...1 кГц) X-Y ВХОД Полоса пропускания 0 … 500 кГц (-3 дБ) Коэффициент отклонения 2 мВ/дел ... 5 В/дел (±3%), внеш. 0,1 В/дел (±5%), внеш. 1:10 1 В/дел (±5%) Разность фаз X-Y ≤ 3° в диапазоне 0…50 кГц Z-ВХОД Частотный диапазон 0 ... 5 МГц Чувствительность ≥ 5 В (макс. до 30 В DC+ACпик., до 1 кГц) Входное сопротивление 5 кОм ЭЛТ Размер изображения 8х10 дел. (1 дел.=10 мм) Напряжение ускорения 14,5 кВ ОБЩИЕ ДАННЫЕ Напряжение питания 100 В / 120 В / 230 В ±10%, 50 / 60 Гц Потребляемая мощность 90 ВА Габаритные размеры 310 х 150 х485 мм Масса 9,5 кг Комплект поставки GOS-6200:
№ Наименование Количество 1. Осциллограф GOS-6200 1 2. Шнур питания 1 3. Делитель 1:1/1:10 2 4. Руководство по эксплуатации 1 -
Вы можете задать любой интересующий вас вопрос по товару или работе магазина.
Наши квалифицированные специалисты обязательно вам помогут.
Заказать и купить GOS-6200 - цифровой осциллограф можно в нашем интернет магазине низких цен — СибТоргПрибор Красноярск. Подробные технические характеристики на GOS-6200, Отзывы, аксессуары, гарантия и сервис. Доставка GOS-6200 по России.
-
