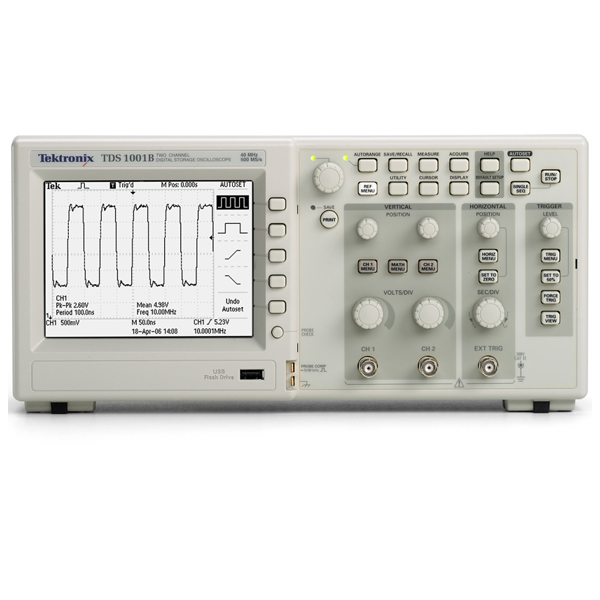

Производитель Tektronix Гарантия 36 месяцев Назначение осциллографа TDS1001B:
Осциллограф TDS1001B: Полоса пропускания 40 МГц; 2 канала; Максимальная частота дискретизации 0,5 ГГц; Объем памяти на канал 2,5 Квыборок; Авто- и курсорные измерения (11 параметров); Быстрое преобразование Фурье (БПФ); Задержка запуска развертки (по длительности импульса); Пиковый детектор (> 12 нс), усреднение, послесвечение; Выделение ТВ строки (PAL/SECAM, NTSC); Сохранение данных на внешний USB-носитель; Интерфейс USB и ПО для подключения к компьютеру (КОП – опция); Черно-белый ЖК-дисплей.
Технические характеристики осциллографа TDS1001B:
Параметр Значения КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ Полоса пропускания (- 3дБ) 0 … 40 МГц
0…20 МГц при 2 мВ/дел
Ограничение полосы пропускания до 20 МГцКоэффициент отклонения 2 мВ/дел…5 В/дел (шаг 1-2-5), плавная регулировка Погрешность установки ± 3 % (± 4 % при 2...5 мВ/дел) Время нарастания < 8,8 нс Входной импеданс 1 МОм (± 2 %) / (20 ± 3) пФ Максимальное входное напряжение 300 В ср. кв. Режимы работы Канал 1 (2, 3, 4), инверсия канала 1 (2, 3, 4) Математика К1 + К2; К3 + К4; К1 – К2; К2 – К1; К3 – К4; К4 – К3; БПФ КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ Коэффициент развертки 5 нс…50 с/дел (шаг 1-2,5-5) Погрешность установки ± 50 ррт (± 0,005 %) Режимы работы Основной, окно, ZOOM окна, X-Y СИНХРОНИЗАЦИЯ Источники синхросигнала Канал 1 (2, 3, 4), сеть, внешний, внешний 1:5 Режимы запуска развертки Автоколебательный, ждущий, ТВ (NTSC, PAL / SECAM), по длительности импульса (33 нс…10 с) Фильтры синхронизации Связь по перемен. или пост. току, ФНЧ, ФВЧ, фильтр шума Внешняя синхронизация (1:1) Чувствительность: 200 мВ (0…100 МГц), 350 мВ (> 100 МГц) Уровень: ± 1,6 В Вход внешней синхронизации 1 МОм (± 2 %) / 22 пФ АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ Разрешение по вертикали 8 бит Макссимальная частота дискретизации 1 ГГЦ Длина записи 2500 выборок на канал Режимы сбора данных Выборка, пик. детектор (> 12 нс); усреднение (2 / 16 / 64 / 128); накопление; послесвечение КУРСОРНЫЕ ИЗМЕРЕНИЯ Функции U; T; 1/Т АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ Функции по вертикали Макс, мин, пик-пик, среднее, ср. кв. за период Функции по горизонтали Частота; период; время нарастания и спада; +/- ширина импульса ЧАСТОТОМЕР Разрешение 6 разрядов Диапазон измерений 10 Гц…40 МГц ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ Интерфейс (TDS2CMA, опция) RS-232C; GPIB; Centronics; LAN / WAN Автоустановка В/дел, с/дел, параметры синхронизации Режим X-Y Х – кан 1; Y – кан 2 Глубокая память 2 осциллограммы; 10 профилей ОБЩИЕ ДАННЫЕ ЖК-дисплей 8 × 10 дел (разрешение 320 х 240) Напряжение питания 120…240 В (± 10 %), 45…66 Гц (автовыбор) Габаритные размеры 324 х 151 х 125 мм Масса 3,6 кг Комплект поставки TDS1001B:
№ Наименование Количество 1. Осциллограф TDS1001B 1 2. Шнур питания 1 3. Делитель 1:1/1:10 2 4. Руководство по эксплуатации 1 -
