184 190 руб./шт цена с учетом НДС (20%)
Поверка включена в стоимость | ||
| ||
| ||
| ПрофКиП С1-103М осциллограф сервисный двухканальный (0 МГц … 20 МГц) |
- Описание
- Отзывы о товаре
- Задать вопрос
- Файлы
- Все товары раздела
-

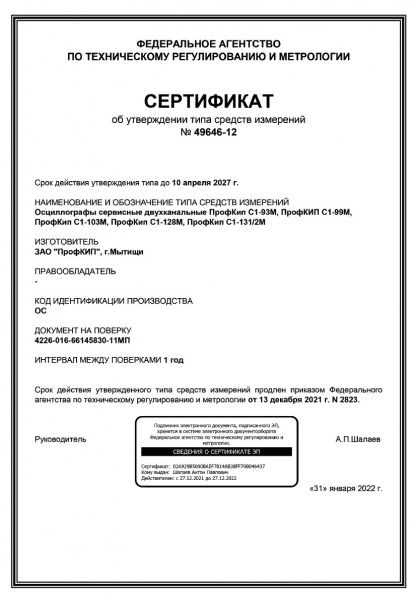

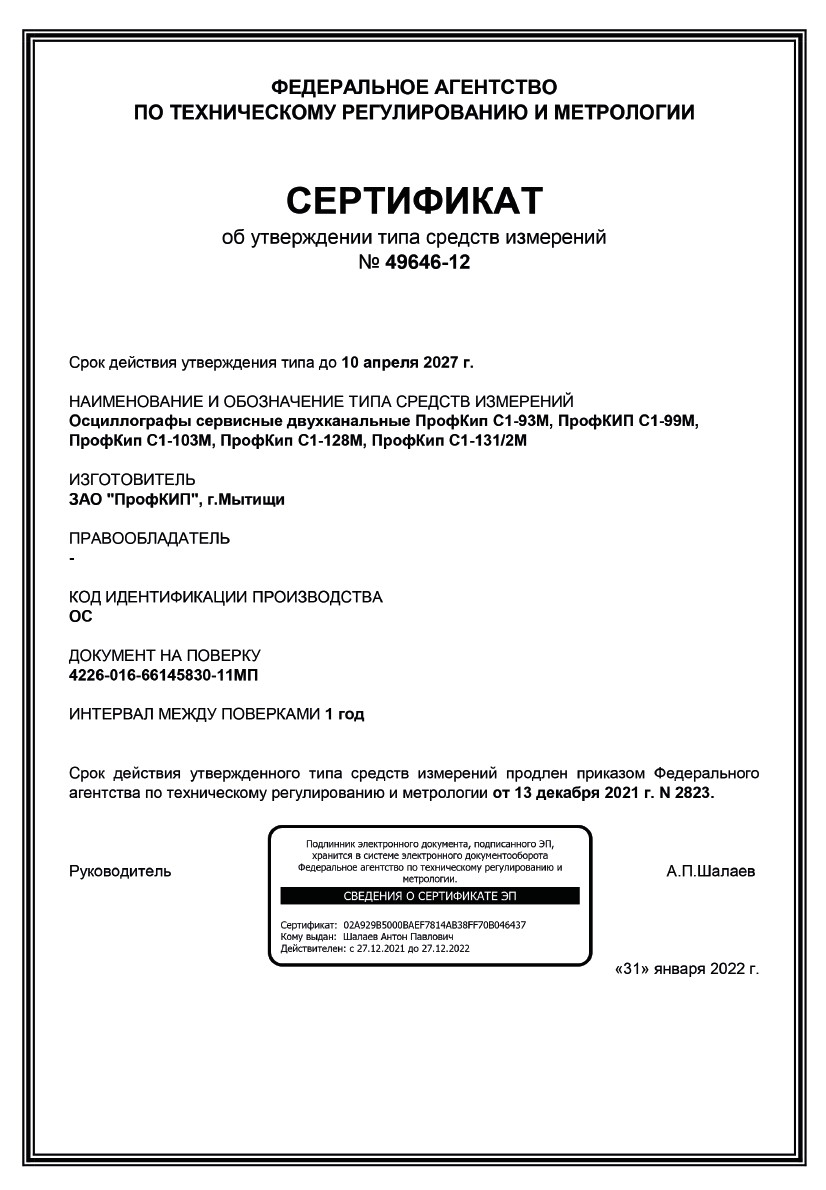

Производитель Россия Гарантия 12 месяцев Госреестр РФ 49646-12 до 10.04.2027 Межповерочный интервал 12 месяцев Назначение осциллографа сервисного двухканального ПрофКиП С1-103М:
Осциллограф сервисный двухканальный ПрофКиП С1-103М предназначен для исследования формы электрических сигналов путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ) и измерения их амплитудных и временных характеристик.
Осциллограф сервисный двухканальный ПрофКиП С1-103М может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике. Наличие двух каналов облегчает исследование цифровых логических схем, четырехполюсников, аналоговых многокаскадных усилителей.
Осциллограф сервисный двухканальный ПрофКиП С1-103М имеет встроенный тестер компонентов, который позволяет при помощи одного прибора на рабочем месте решать практически большинство измерительных задач, возникающих при исследовании и измерении электрических сигналов не прибегая к использованию других приборов. Он позволяет измерять параметры двух- и трехполюсников при помощи встроенного тестера компонентов и наблюдения ВАХ полупроводниковых приборов. При исследовании двухполюсников тестер позволяет: проводить измерения по ВАХ, проверять исправность отдельных диодов, стабилитронов (до 12 В), светодиодов, туннельных диодов, переходов Э-Б, Б-К биполярных, И-З, С-З полевых транзисторов; проверять неисправность p-n переходов путем сравнения с аналогичными в исправной схеме, прозванивать цепи. При исследовании трехполюсников: наблюдать выходные ВАХ биполярных транзисторов малой и средней мощности в прямом и инверсном режимах, определять статический коэффициент передачи в схеме с ОЭ, коэффициент передачи в инверсном режиме, напряжение Эрли, пробивные напряжения p-n переходов; по выходным ВАХ полевых транзисторов малой мощности определять начальный ток стока, напряжение отсечки, коэффициент усиления. Удобен при входном контроле полупроводниковых приборов и подборе транзисторов в согласованные пары.
Особенности осциллографа сервисного двухканального ПрофКиП С1-103М:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 20 МГц;
- ЭЛТ: 6 дюймов (8 х 10 дел);
- Расширенная чувствительность по вертикали: до 20 В /дел;
- Встроенный тестер компонентов;
- ТВ-синхронизация, режим Y-X;
- Масштабирование развертки: х 10.
Технические характеристики осциллографа ПрофКиП С1-103М:
Параметр Значение Электронно-лучевая трубка (ЭЛТ) Тип Прямоугольный, 6 дюймов Экспозиционная площадь 8 х 10 дел (1 дел = 1 см) Ускоряющее напряжение 2 кВ Канал вертикального отклонения Чувствительность х1: 5 мВ /дел … 20 В /дел (12 диапазонов, шаг 1-2-5);
х5: ~ 1 мВ /дел (12 диапазонов, шаг 1-2-5)Полоса пропускания (-3 дБ) х1 0 МГц … 20 МГц (открытый вход);
10 Гц … 20 МГц (закрытый вход)Полоса пропускания (-3 дБ) х5 0 МГц … 7 МГц (открытый вход);
10 Гц … 7 МГц (закрытый вход)Время нарастания х1: ≤ 17.5 нс;
х5: ≤ 50 нсВходной импеданс ~ 1 МОм ±3% /25 пФ ±5 пФ Максимальное входное напряжение 400 В при 1 кГц Вход усилителя Открытый (DC), закрытый (АС), заземленный (GND) Режим работы Канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) Канал горизонтального отклонения Коэффициент развертки 0.2 мкс /дел … 0.5 с /дел;
~50 мс /дел при масштабированииТочность ±3%;
±5% при масштабировании (20 нс /дел … 50 нс /дел некалиброванное)Масштабирование развертки х 10 Максимальный коэффициент развертки 20 нс /дел Линейность развертки ±5%;
±10% при масштабированииСинхронизация Режим Автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK) Источник синхронизации Канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT), канал 1 + канал 2 (VERT) Вход усилителя Закрытый (AC) Полярность синхронизации «+» или «-» Чувствительность (5 Гц … 10 МГц) 1 дел (CH1, CH2);
2.0 дел (ALT);
200 мВ (EXT)Чувствительность (10 МГц … 20 МГц) 1.5 дел (CH1, CH2);
3.0 дел (ALT);
300 мВ (EXT)Внешний вход синхронизации Входной импеданс 1 МОм ±3% /25 пФ ±5 пФ Максимальное входное напряжение 400 В при 1 кГц Режим X-Y Чувствительность 5 мВ /дел … 5 В /дел ±4% Частотный диапазон X-входа 500 кГц Сдвиг фазы ≤3° (50 кГц) Выходной сигнал Выход сигнала канала 1 Калибратор Форма сигнала Положительный меандр Частота 1 кГц Выходное напряжение 2 Впик-пик ±2% Общие характеристики Питание 110 В /220 В ±10%, 50 Гц /60 Гц Габаритные размеры 310 х 145 х 450 мм Вес 8 кг Комплект поставки ПрофКиП С1-103М
№ Наименование Количество 1 Осциллограф сервисный двухканальный ПрофКиП С1-103М 1 2 Делитель 2 3 Кабель питания 1 4 Руководство по эксплуатации 1 -
Вы можете задать любой интересующий вас вопрос по товару или работе магазина.
Наши квалифицированные специалисты обязательно вам помогут.
Заказать и купить ПрофКиП С1-103М осциллограф сервисный двухканальный (0 МГц … 20 МГц)можно в нашем интернет магазине низких цен — СибТоргПрибор Красноярск. Подробные технические характеристики на С1-103, Отзывы, аксессуары, гарантия и сервис. Доставка С1-103 по России.
-
