TPS2PBND2 - осциллограф

Особенности цифрового осциллографа TPS2014B:

• Полоса пропускания 100 МГц и 200 МГц
• Оцифровка до 2 ГГц в режиме реального времени
• 2 или 4 канала, имеющих полную гальваническую изоляцию («плавающие» каналы) плюс изолированный вход внешней синхронизации
• 8 часов непрерывной работы от аккумуляторов при работе с двумя батареями. «Горячая» замена батарей без прекращения функционирования означает виртуально- неограниченное время работы без сетевого питания
• Программный пакет (опция) с широким набором режимов измерения мощности
• Быстрое документирование и анализ результатов измерений с помощью программного пакета OpenChoice® Software или встроенного слота для флэш-карт памяти CompactFlash
• Спектроанализатор (БПФ) на всех моделях
• Расширенный набор режимов синхронизации для захвата интересующих событий
• Легкость работы с кнопками управления, выдержанными в стиле аналогового прибора, многоязычный интерфейс экранного меню, автоустановка, автовыбор диапазонов, контекстная подсказка
• Регулируемая подсветка экрана, яркость и контрастность
• 11 автоматических измерений
• Дисплей TFT с активной матрицей

Области использования цифрового осциллографа TPS2014B:

• Разработка, ремонт, сервис, наладка силовых промышленных устройств
• Тестирование и разработка автомобильной электрики/электроники
• Обучение

Общие параметры цифрового осциллографа TPS2014B:

Температура: Рабочая от 0 до +50 °C. Хранения: от –40 до +71 °C.
Влажность: Осциллографы серии TPS2000 не предназначены для использования в сырых или мокрых условиях.
Рабочая влажность:
Высок. 50 °C / 60%.
Низк. 30 °C / 90%.
Хранение:
Высок: от 55 до 71 °C / 60% по показаниям мокрого термометра.
низк.: от 30 до 0 °C / <90% по показаниям мокрого термометра.
Высота
Рабочая: до 3000 м.
Хранения: 15,000 м.
Степень загрязнения 2: не работает в случае присутствия проводящей пыли (по IEC61010-1:2001).
Степень защиты IP30: когда карта CompactFlash и ПО для анализа мощности инсталлированы (по IEC60529:2001).

Электромагнитная совместимость
Соответствует требованиям директивы 89/336/EEC. Соответствует и превышает: Australian EMC Framework, demonstrated per Emission Standard AS/NZS 2064.1/2.

Физические параметры:
Прибор:
Ширина 336.0 мм
Высота 161.0 мм
Глубина 130.0 мм
Вес:
Только прибор 2.7 кг
с 1 батареей 3.2 кг
с 2-мя батареями 3.7 кг
Размеры упаковки:
Ширина 476.2 мм
Высота 266.7 мм
Глубина 228.6 мм

Измерения дифференциальные и с плавающим потенциалом — быстро, точно, доступно

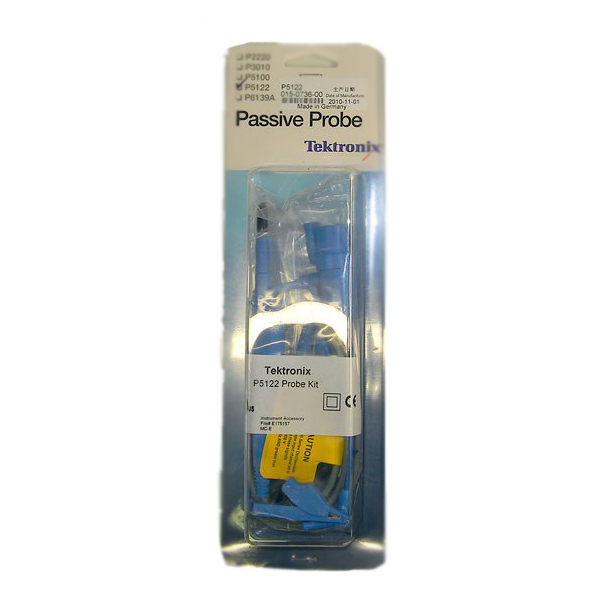

Использование Tektronix* TPS2000В в паре с пассивным пробником TPP0201 позволяет быстро и эффективно производить измерения до 30 Вскз относительно земли. С пассивным высоковольтным пробником P5122 (опция) такие измерения можно проводить в диапазоне напряжений 480 Вскз CAT II с максимальным плавающим потенциалом до 600 Вскз относительно земли.
Все эти измерения стали возможны и доступны с помощью новой технологии IsolatedChannel™.

4 изолированных канала и изолированный вход внешней синхронизации позволяет быстро и точно проводить дифференциальные измерения и измерения с плавающим потенциалом.

Ускорение разработки и тестирования промышленных силовых систем

Серия TPS2000B позволяет легко решать проблемы, которые стоят перед разработчиками и обслуживающим персоналом силовых промышленных агрегатов, которые обычно сталкиваются с высокими напряжениями и токами, и должны часто сделать потенциально опасные измерения с плавающим потенциалом. С осциллографом серии TPS2000B и набором TPS2PBND2, который включает пассивные высоковольтные пробники P5122, программный пакет для измерения и анализа мощности TPS2PWR1 можно провести разнообразные измерения, используя только один прибор.

Легко сделать оценку этих высоких напряжений и токов, или настроить схему управления силовой электроникой с дифференциальными или плавающими напряжениями вплоть до 600 Вскз.

Точно измерить мощность в трехфазных цепях и схемах с разными нулевыми уровнями или уровнями земли.

Быстро выполнить многообразные специальные измерения, такие как потери при переключении, гармонические искажения до 50–й гармоники, курсорные измерения величин ΔV/Δt и ΔI/Δt.

3-x-фазные измерения мощности в силовых приводах

Измерение гармонических искажений с TPS2PWR1

Уникальная технология цифровой дискретизации в режиме реального времени (DRT)

Эта технология сбора данных делает возможным захватывать высокочастотную информацию, как например, глитчи и аномалии фронта, что не по силам другим осциллографам в своем классе, так, что Вы можете быть уверены, что получаете полный вид вашего сигнала, что ускоряет отладку и тестирование оборудования.

Захват случайных глитчей с помощью технологии DRT

Легкий анализ и документирование результатов ваших измерений

Быстро обнаружить помехи в сигналах, наводки, эффекты вибрации с помощью частотного анализа методом Быстрого Преобразования Фурье (БПФ), имеющегося штатно в TPS2000B. Легко проанализировать и сохранить результаты измерений с помощью встроенного устройства запоминания на флэш-карте памяти типа CompactFlash или передать данные в ПК с помощью программного пакета OpenChoice^®.

Быстрое документирование результатов измерений и встраивание их в приложения Windows

И в лаборатории и на удаленном объекте…

Используйте TPS2000B на вашем рабочем столе, в лаборатории, на выездном объекте с аккумуляторными батареями, обеспечивающими самый большой период непрерывной работы без подзарядки — 8 часов и более. «Горячая» замена батарей позволяет Вам неограниченно долго обходится без сетевого питания. Портативность и малый вес прибора сделает TPS2000B незаменимым в поездках.

Неограниченное время работы без сетевого питания с помощью батарей с «горячей» заменой

Универсальность и удобство в работе

Интуитивно понятная работа с осциллографом благодаря кнопкам управления, выполненным в традиционном стиле аналоговых осциллографов. Время на проведения измерений сэкономят такие особенности TPS2000B, как автоустановка, автовыбор диапазонов, автоматические измерения, контроль вертикальной шкалы от 10X до 1000X, мастер настройки пробников, контекстное меню помощи. Эффективная работа в любых условиях освещенности благодаря регулируемой яркости задней подсветки экрана и настройки яркости/контрастности.

Комплект поставки TPS2PBND2:

Дополнительная комплектация TPS2PBND2:
