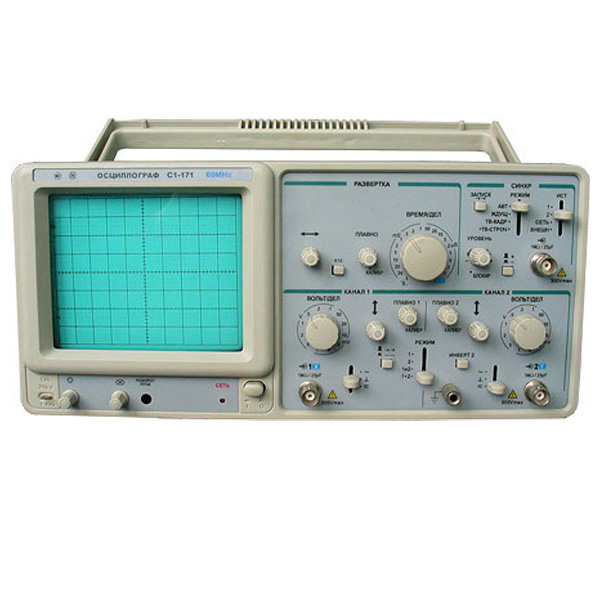

С1-171 - осциллограф двухканальный

Назначение осциллографа С1-171:

Двухканальный осциллограф С1-171 предназначен для исследования формы электрических сигналов и измерения параметров сигналов в диапазоне напряжений от 3 мВ до 30 В (до 250 В с делителем 1:10) и длительностей от 10 нс до 1,0 с.

Прибор может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.

Технические характеристики осциллографа С1-171:

Число каналов 2.
Полоса пропускания, не менее 60 МГц

Тракт вертикального отклонения обеспечивает следующие режимы работы:
наблюдение сигналов по каналам 1 и 2;
наблюдение суммы сигналов каналов 1 и 2;
наблюдение сигналов каналов поочередно и прерывисто; инвертирование сигнала в канале 2;
просмотр телевизионного сигнала.
Диапазон значений коэффициентов отклонения, (12 калиброванных положений соответственно ряду чисел 1,2,5) 1-5•103 мВ/дел
с делителем 1:10 10-50•103 мВ/дел
Пределы допускаемого значения основной погрешности коэффициентов отклонения, не более +3 % с делителем 1:10 ±5 %

Параметры входов: виды входов – открытый и закрытый;
входное активное сопротивление, непосредственного входа 1±0,03 МОм
с делителем 1:10 10±0,3 МОм
Коэффициент развязки между каналами вертикального отклонения
в диапазоне частот до 7 МГц не менее 10000
в диапазоне частот до 60 МГц не менее 500.

Тракт горизонтального отклонения (развертка) обеспечивает следующие режимы работы: автоколебательный; ждущий; ТВ - кадр; ТВ - строка;
блокировка уровня запуска.
Диапазон значений коэффициентов развертки, (19 положений соответственно ряду чисел 1,2,5) с растяжкой «Х10» 100-1•108 нс/дел
Пределы допускаемого значения основной погрешности коэффициентов развертки, не более ±3 % с растяжкой ±5 %
Плавная регулировка коэффициентов отклонения относительно калиброванного значения, не менее 2,5 раз
Полоса пропускания усилителя горизонтального отклонения не менее 10-500•103 Гц

Виды синхронизации: сигналом канала 1; сигналом канала 2; от сети; от внешнего источника.

Параметры внутренней синхронизации:
Диапазон частот гармонического сигнала при размере Изображения сигнала 1,5 дел 20-20•106 Гц

Минимальный уровень синхронизации:
в диапазоне частот гармонического сигнала от 20 Гц до 2 МГц и для импульсного сигнала длительностью 50 нс и более 0,5 дел
в диапазоне частот гармонического сигнала от 2 до 20 МГц 1,5 дел
в диапазоне частот гармонического сигнала от 20 до 60 МГц 2 дел
Максимальный уровень синхронизации в диапазоне частот гармонического сигнала от 20 Гц до 60 МГц и для импульсного сигнала длительностью 50 нс и более 6 дел
Нестабильность синхронизации, не более 0,1 дел

Параметры внешней синхронизации:
Диапазон частот гармонического сигнала, 20-60•106 Гц

Минимальный уровень синхронизации:
в диапазоне частот гармонического сигнала от 20 Гц до 2 МГц 0,2 В
в диапазоне частот от 2 до 60 МГц 0,8 В
Максимальный уровень синхронизациив диапазоне частот от 20 Гц до 60 МГц, 10 В
Нестабильность синхронизации, не более 0,1 дел

Параметры сигнала калибратора: Форма выходного сигнала меандр
Амплитуда сигнала, 2±0,04 В .Частота следования 1±0,02 кГц
Общие характеристики
Размер экрана ЭЛТ 80х100 (8х10 дел.) Ширина линии луча 0,8 мм
Время непрерывной работы в рабочих условиях, 8 ч.

Электропитание: от сети переменного тока: напряжением 220±22 В частотой, 50±2; 60±2 Гц
Мощность, потребляемая от сети питания при номинальном напряжении 50 В•А

Масса: 7,8 кг.
Габаритные размеры: 360 х 155 х 445 мм.
