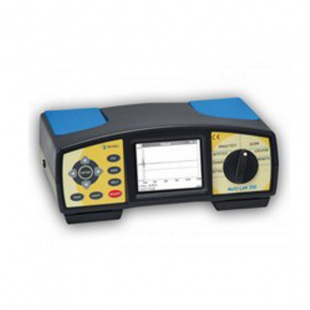

| Анализатор кабельных сетей (профессиональный комплект) MI 2016 Multi LAN 350 PS |
- Описание
- Отзывы о товаре
- Задать вопрос
- Файлы
- Все товары раздела
-
Производитель Metrel Гарантия 36 месяцев Госреестр РФ 41490-09 Межповерочный интервал 12 месяцев Варианты написания MI2016PS Назначение прибора MI 2016:
Портативный кабельный анализатор Multi LAN 350 предназначен для тестирования и сертификации кабельных сетей на частотах до 350 МГц. Прибор создан с учётом потребностей специалистов, занимающихся прокладкой и обслуживанием кабельных сетей, поэтому он оснащён технологией проведения автоматических тестов, встроенными базами стандартов тестирования и типов кабелей, различными режимами работы, позволяющими точно определять место повреждения и идентифицировать кабели. Всё перечисленное позволяет с успехом использовать Multi LAN 350 для сертификации локальных сетей до категории 6 (класс Е) включительно. Внутренняя память и программное обеспечение, поставляемое с прибором, дает пользователю возможность сохранять и обрабатывать результаты измерений.
Функции прибора MI 2016:
- Тестирование правильности разводки.
- Измерение длины кабеля и скорости распространения сигнала.
- Измерение задержки распространения сигнала.
- Измерение разности задержки распространения сигнала каждой из пар.
- Измерение волнового сопротивления.
- Измерение сопротивления петли постоянному току.
- Измерение переходного затухания и «суммарного» переходного затухания.
- Измерение потерь переходного затухания и потерь «суммарного» переходного затухания.
- Измерение возвратных потерь.
- Измерение защищенности и суммарной «защищенности».
- Функция динамического рефлектометра (TDR).
- Измерение перекрестных наводок.
Отличительные особенности прибора MI 2016:
- В профессиональный комплект поставки MI 2016PS входят 2 прибора Multi LAN 350, что позволяет проводить измерения на обоих конца кабеля без переключения приборов, благодаря чему значительно сокращается время измерений.
- Автоматическое тестирование медных кабелей по стандартам от категории 3 до категории 6 с заданными измеряемыми параметрами и типом кабеля.
- Тестирование кабелей UTP, STP, ScTP и FTP типов. Тестирование по моделям постоянной линии и канала.
- Возможность тестирования оптоволоконных систем при использовании совместимого оборудования, например оптоволоконного тестера MI 5100.
- Возможность регулирования коэффициента номинальной скорости распространения (NVP).
- Функция динамического рефлектометра TDR с подфункцией NEXT (разговор на передающем конце линии) позволяет определять места повреждений и обнаруживать перекрёстные помехи.
- RS-232 и USB- интерфейсы для связи с ПК.
- Создание с помощью ПО LANLink протоколов различной степени детализации; возможность графического представления результатов тестирования; возможность экспорта результатов в Excel.
- Большой ЖК дисплей с подсветкой.
- Размеры: 265 x 110 x 185 мм
- Масса (без аксессуаров): 2,1 кг
Технические характеристики прибора MI 2016:
Функция Диапазон измерений Разрешение Погрешность измерений Длина кабеля 0,0 … 99,9 м
100 … 300 м0,1 м
1 м±(3 % от измер.+ 5 емр)
±(4 % от измер.)Задержка распространения сигнала 0 ... 500 нс
501 ... 4000 нс1 нс ±(3 % от измер.+ 5 емр)
±(3 % от измер.)Временной перекос задержки 0 ... 500 нс 1 нс ±10 емр Волновое сопротивление 35 ... 180 Ом 1 Ом ±(10 % от измер.+ 3 емр) Сопротивление петли постоянному току 0,0 … 199,9 Ом 0,1 Ом ±(10 % от измер.+ 5 емр) Затухание Частота 1 … 250 МГц 1 МГц Пост. линия:
< ± 1,3 дБ
< ± 2,2 дБ
Канал:
± 1,4 дБ при 100 МГц
± 2,5 дБ при 250 МГцАмплитуда 0,0 … 60,0 дБ 0,1 дБ Переходное затухание на ближнем конце Частота 1 … 350 МГц 0,15 МГц Пост. линия:
< ± 2,0 дБ
< ± 3,3 дБ
Канал:
± 2,9 дБ при 100 МГц
± 4,2 дБ при 250 МГцАмплитуда 0,0 … 90,0 дБ 0,1 дБ "Суммарное" переходное затухание Частота 1 … 350 МГц 0,15 МГц Пост. линия:
< ± 2,2 дБ
< ± 3,2 дБ
Канал:
± 3,3 дБ при 100 МГц
± 4,3 дБ при 250 МГцАмплитуда 0,0 … 90,0 дБ 0,1 дБ Нормирование на потери ввода переходное затухание на дальнем конце Частота 1 … 350 МГц 0,15 МГц Пост. линия:
< ± 2,1 дБ
< ± 3,7 дБ
Канал:
± 3,2 дБ при 100 МГц
± 4,7 дБ при 250 МГцАмплитуда 0,0 … 90,0 дБ 0,1 дБ "Суммарное" нормирование на потери ввода переходное затухание на дальнем конце Частота 1 … 350 МГц 0,15 МГц Пост. линия:
< ± 2,1 дБ
< ± 3,7 дБ
Канал:
± 3,6 дБ при 100 МГц
± 4,8 дБ при 250 МГцАмплитуда 0,0 … 70,0 дБ 0,1 дБ Возвратные потери Частота 1 … 350 МГц 0,15 МГц Пост. линия:
< ± 3,5 дБ
< ± 4,2 дБ
Канал:
± 2,8 дБ при 100 МГц
± 4,8 дБ при 250 МГцАмплитуда 0,0 … 40,0 дБ 0,1 дБ Функция динамического рефлектометра Диапазон измеряемых длин / Длительность импульса
0 … 10 (50, 100) м
0 … 200 м
0 … 400 мПри NVP = 0,69:
1 нс; 0,1 м
2 нс; 0,2 м
4 нс; 0,4 м
±(3 % от измер.+ 5 емр)
±(5 % от измер.)
±(5 % от измер.)Амплитуда в процентах 1% Скорость распространения сигнала 0,50 ... 0,99 с Перекрестные наводки Диапазон измеряемых длин / Длительность импульса
0 … 10 (50, 100) м
0 … 200 мПри NVP = 0,69:
1 нс; 0,1 м
20 нс; 0,2 м
±(3 % от измер.+ 5 емр)
±(5 % от измер.)Амплитуда в процентах 1% Скорость распространения сигнала 0,50 ... 0,99 с Комплект поставки MI 2016 Multi LAN 350 PS:
№ Наименование Количество 1. Multi LAN 350 базовый блок 2 2. Адаптер постоянной линии (Permanent Link Adapter) 2 3. Адаптер канала (Channel Link Adapter) 2 4. Сумка для переноски 2 5. Программное обеспечение LAN Link 1 6. Кабель RS 232 1 7. Кабель USB 1 8. Идентификаторы (#1-#4) 4 9. Калибровочный модуль 1 10. Сетевые адаптеры 2 11. Переговорные устройства 2 12. Комплект аккумуляторных NiMh батарей 12 13. Руководство по эксплуатации 1 14. Свидетельство о калибровке 1 -
