510 570 руб./шт цена с учетом НДС (20%)
поверка 3 200 руб. | ||
| ||
| ||

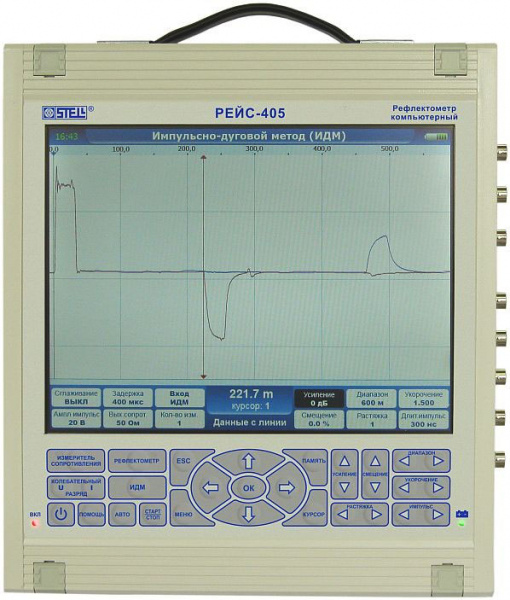

| Рефлектометр компьютерный РЕЙС-405 |
- Описание
- Отзывы о товаре
- Задать вопрос
- Файлы
- Все товары раздела
-

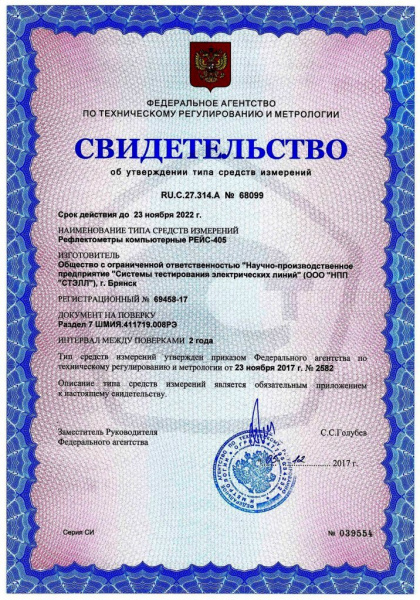

Производитель Россия Гарантия 12 месяцев Госреестр РФ 69458-17 до 23.11.2027 Межповерочный интервал 18 месяцев Варианты написания РЕЙС 405 Назначение рефлектомера компьютерного РЕЙС-405:
РЕЙС-405 выполнен в виде моноблока и является измерительной системой, которая объединяет в себе 4 измерительных прибора:
- рефлектометр для металлических кабельных и воздушных линий;
- измеритель сопротивления изоляции;
- измеритель по импульсно-дуговому методу;
- измеритель по методу колебательного разряда.
РЕЙС-405 предназначен для использования как в составе электроизмерительных лабораторий, так и автономно, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях.
Рефлектометр РЕЙС-405 может быть также использован для измерения и других типов линий с металлическими проводниками.
Конструкция корпуса компьютерного рефлектометра РЕЙС-405 такова, что прибор имеет относительно небольшой вес и удобное расположение органов управления и подключения.
В электроизмерительной лаборатории рефлектометр РЕЙС-405 может быть использован либо как постоянно-встроенный прибор, либо как съемный прибор.
Преимущества рефлектомера компьютерного РЕЙС-405:
- четыре метода измерения;
- большой встроенный цветной дисплей;
- возможность подключения внешнего дисплея любого размера;
- мощный зондирующий сигнал;
- увеличенный диапазон измерения;
- простой, интуитивно-понятный интерфейс;
- прямое управление параметрами;
- универсальное питание.
Особенности применения рефлектомера компьютерного РЕЙС-405:
Два из четырех имеющихся в приборе метода, а именно: метод измерения сопротивления изоляции и метод отраженных импульсов могут быть использованы для измерения любых линий с металлическими проводниками: силовых кабельных линий, линий связи, контроля, управления и других. Для этого не нужны никакие дополнительные устройства. Два других метода: импульсно-дуговой метод и метод колебательного разряда могут быть реализованы только совместно с дополнительными высоковольтными устройствами, которые не входят в комплект поставки прибора.
Новые положительные качества компьютерного рефлектометра РЕЙС-405:
- достаточно большой встроенный цветной TFT-экран (диагональ 10,4”) с разрешением 800х600 точек;
- 4-й режим - измерение сопротивления изоляции;
- вместо ручного управления выходным сопротивлением применено программное;
- увеличен диапазон измеряемых расстояний (с 51 км до 250 км);
- увеличена максимальная амплитуда зондирующего сигнала (с 25 В до 120В);
- увеличено максимальное перекрываемое затухание (с 80 до 95 дБ);
- увеличена частота дискретизации входного сигнала (со 160 до 200 МГц);
- многократно увеличен объем встроенного запоминающего устройства для энергонезависимого сохранения измеренных рефлектограмм и импульсных характеристик (в 10000 раз);
- обеспечена возможность легкого сохранения измеренной информации непосредственно на USB Flash-накопителе пользователя;
- при подключении к прибору РЕЙС-405 стандартной компьютерной USB-клавиатуры и «мыши», открывается возможность выполнять текстовое и графическое редактирование материалов пользователя;
- обеспечена возможность непосредственного подключения к прибору РЕЙС-405 различных устройств, в том числе принтера — для распечатки результатов измерений;
- обеспечена возможность подключения к прибору РЕЙС-405 внешнего стандартного монитора любого размера и с разрешением - до 2048 x 1536, через стандартный VGA разъем;
- конструкция корпуса, расположение экрана, кнопок управления и разъемов для подключения к измеряемой линии прибора РЕЙС-405 обеспечивают лучшие, чем у прибора РЕЙС-305, возможности по встраиванию прибора в конструкцию передвижных кабельных электролабораторий.
Технические характеристики рефлектомера компьютерного РЕЙС-405:
Параметр Значение Номинальное значение частоты калибрационных меток, кГц 6666 Пределы допускаемой абсолютной погрешности установки частоты калибрационных меток, кГц ±4 Верхние пределы диапазонов измерений (ВПИ) расстояния (при коэффициенте укорочения 1,500), км 0,25; 0,5; 1; 2; 5; 10; 20; 50; 100; 150; 200; 250 Пределы допускаемой основной приведенной к ВПИ погрешности измерений расстояния (в нормальных условиях применения (20±5) °С), % ±0,1 Пределы допускаемой приведенной к ВПИ погрешности
измерений расстояния (в рабочих условиях применения), %±0,2 Диапазон установки коэффициента укорочения От 1 до 7 Дискретность установки коэффициента укорочения От 1 до 7 Дискретность установки коэффициента укорочения 0,001 Диапазон установки амплитуды зондирующего импульса, В От 25 до 120 Диапазон установки длительности зондирующего импульса, мкс От 0,1 до 300 Диапазон измерений сопротивления изоляции, Ом От 1 х 103 до 1 х 109 Пределы допускаемой относительной погрешности измерений сопротивления изоляции, % ±5 Общие характеристики Условия эксплуатации От +5 до +40, до 90% относительной влажности при +25 °C без конденсации влаги, от 84 до 106,7 кПа атмосферного давления Напряжение питания постоянного тока, В От 18 до 20 Габаритные размеры Не более270 х 300 х 123 мм Масса Не более 5,5 кг Комплект поставки РЕЙС-405
№ Наименование Количество 1 Рефлектометр компьютерный РЕЙС-405 1 2 Кабель соединительный 3 3 Кабель присоединительный, 2 метра 3 4 Кабель присоединительный, 3 метра 3 5 Тройник (для поверки) 1 6 Нагрузка (для поверки) 1 7 Сетевой адаптер 1 8 Кейс (для переноса) 1 9 Руководство по эксплуатации 1 10 Формуляр 1 Дополнительная комплектация РЕЙС-405
- СТЭЛЛ-20, указатель точки подключения
- SD80, присоединительное устройство (датчик напряжения)
- СТЭЛЛ-10, фильтр разделительный
- SC40, адаптер дугового разряда
- SDC50, присоединительное устройство (датчик тока)
Совместимость с РЕЙС-405
-
