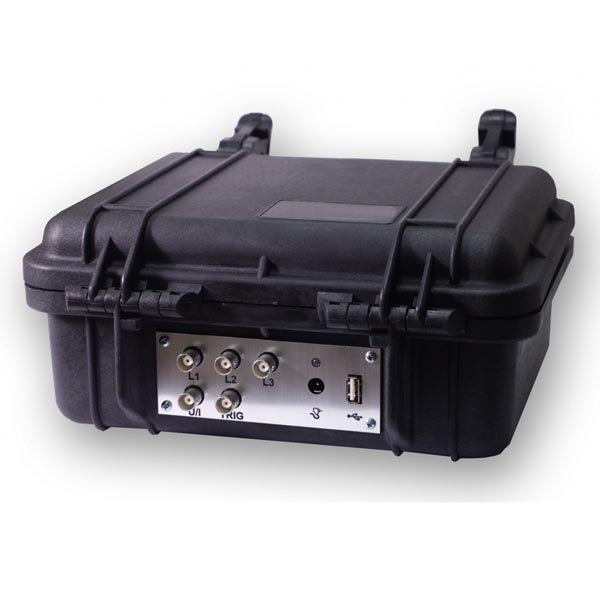

TDR-109 СТРИЖ-С базовый комплект — рефлектометр для силовых линий

Назначение рефлектометра TDR-109:

TDR-109 – высокоточный 3-х канальный цифровой рефлектометр, специально разработанный для определения расстояний до любых типов неоднородностей и повреждений в силовых кабельных линиях: обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замокание кабеля, высокомные повреждения, заплывающий пробой и пр. и пр.

Импульсный рефлектометр TDR-109 реализует следующие методы измерений:

• импульсный (TDR);
• импульсно-дуговой (Arc-Reflection);
• колебательного разряда (волновой).

Импульсный рефлектометр TDR-109 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

• медножильные кабели связи (ТПП, МКС и т.п.);
• кабели сигнализации и управления (СБПЗАВпШп и т.п.);
• силовые кабели (АСБ, ВВГ, СИП и т.п.);
• воздушные кабельные линии;
• компьютерные сети (СКС и т.п.);
• телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
• для определения длины кабеля при его производстве, складировании и торговле.

Особенности рефлектометра TDR-109:

• возможность применения самых современных методов диагностики и определения мест повреждения кабельных линий: импульсный метод, импульсно-дуговой метод, метод волны напряжения, метод волны тока;
• 3 линейных входа для подключения к трёх фазным кабелям;
• отображение рефлектограмм на цветном 5.7" TFT-дисплее с разрешением 640х480 точек;
• возможность отображения всех каналов измерений во всех сочетаниях (6 графиков рефлектограмм);
• энергонезависимая память - не менее 300 рефлектограмм с возможностью одновременного отображения до 6 из них для сравнения;
• режим поточечного вычитания рефлектограмм, позволяющий отображать только различия;
• максимальная дальность - 128 км;
• возможность зондирования импульсом повышенной амплитуды (U2 - не менее 45 В) для работы на кабелях с большим затуханием;
• измерение в реальном масштабе времени;
• двухкурсорная измерительная система;
• возможность детального рассмотрения любого участка рефлектограммы - функция многократной растяжки;
• подавление асинхронных помех;
• режим выявления непостоянных во времени неоднородностей - функция "Захват";
• встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения;
• сохранение библиотеки рефлектограмм и коэфициентов укорочения на внешнем носителе USB Flash, а также запись в память прибора библиотек с персонального компьютера;
• брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью (класс защиты IP67).

Технические характеристики рефлектометра TDR-109:

Комплект поставки TDR-109:
