207 407 руб./шт цена с учетом НДС (20%)
| ||
| ||
| ||

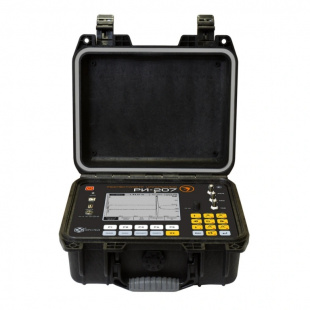

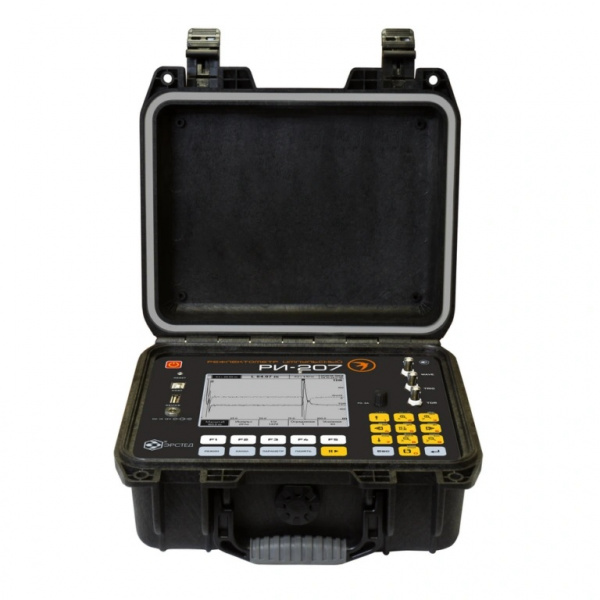

| Защищенный импульсный рефлектометр для силовых линий РИ-207 “СТРИЖ-С” |
- Описание
- Отзывы о товаре
- Задать вопрос
- Файлы
- Все товары раздела
-
Производитель Россия Назначение защищенного импульсного рефлектометра для силовых линий РИ-207 СТРИЖ-С:
РИ-207 СТРИЖ-С – высокоточный цифровой рефлектометр, специально разработанный для определения расстояний до любых типов неоднородностей и повреждений в силовых кабельных линиях: обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замокание кабеля. Реализация дополнительных высоковольтных методов позволяет определять на силовых КЛ высокоомные повреждения, заплывающий пробой и пр.
Область применения защищенного импульсного рефлектометра для силовых линий РИ-207 СТРИЖ-С:
Импульсный рефлектометр РИ-207 СТРИЖ-С применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- силовые кабели (АСБ, ВВГ, СИП и т.п.)
- воздушные кабельные линии
- медножильные кабели связи (ТПП, МКС и т.п.)
- кабели сигнализации и управления (СБПЗАВпШп и т.п.)
- компьютерные сети (СКС и т.п.)
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.)
- для определения длины кабеля при его производстве, складировании и торговле.
Особенности защищенного импульсного рефлектометра для силовых линий РИ-207 СТРИЖ-С:
- возможность применения самых современных методов диагностики и определения мест повреждения кабельных линий: импульсный метод, импульсно-дуговой метод, метод волны напряжения, метод волны тока;
- отображение рефлектограмм на монохромной 5.7″ LCD-дисплее с разрешением 320х240 точек;
- максимальная дальность – 164 км;
- возможность зондирования импульсом повышенной амплитуды (U2 = 86 В в режиме х/x) для работы на длинных КЛ или КЛ с большим затуханием; двухкурсорная измерительная система с регулируемой точкой отсчета;
- высокая точность измерения – до 0,04%;
- возможность детального рассмотрения любого участка рефлектограммы – функция многократной горизонтальной и вертикальной растяжки;
- подавление асинхронных помех;
- встроенный регулируемый НЧ-фильтр;
- встроенная таблица коэффициентов укорочения с возможностью ее пополнения;
- энергонезависимая память – не менее 1000 рефлектограмм с возможностью одновременного отображения до 3 из них для сравнения;
- возможность редактирования некоторых параметров (КУ и положение измерительных курсоров) в уже записанной в память рефлектограмме с последующей перезаписью. Позволяет быстро провести зондирование, а уточнение КУ и положения курсоров сделать позже, в “спокойной” обстановке;
- функция «Снимок экрана» позволяющая мгновенно сделать снимок текущего экрана прибора сохранить его в виде файла в формате JPG c указанием даты и времени; снимки записываются на внешний накопитель одновременно с файлами рефлектограмм и могут быть прочитаны любым графическим или текстовым редактором, что может быть полезно при составлении отчетов;
- USB-порт для быстрого и удобного обмена данными с ПК – прибор оснащен USB-портом для записи/чтения рефлектограмм и таблицы коэффициентов укорочения и “снимков” экрана на внешний USB-накопитель;
- брызгозащитное исполнение в корпусе с повышенной механической прочностью.
Технические характеристики защищенного импульсного рефлектометра для силовых линий РИ-207 СТРИЖ-С:
Параметр Значение Режимы измерений импульсный (TDR)
импульсно-дуговой (ARM)
волны напряжения (Decay)
волны тока (ICE)Дисплей монохромный LCD 5,7” (320х240 пикселей) Диапазон измерения расстояния (временной задержки) от 0 до 163840 м (от 0 до 1638,4 мкс) Поддиапазоны измерений 0 – 40 м (0 – 0,4 мкс)
0 – 80 м (0 – 0,8 мкс)
0 – 160 м (0 – 1,6 мкс)
0 – 320 м (0 – 3,2 мкс)
0 – 640 м (0 – 6,4 мкс)
0 – 1280 м (0 – 12,8 мкс)
0 – 2560 м (0 – 25,6 мкс)
0 – 5120 м (0 – 51,2 мкс)
0 – 10240 м (0 – 102,4 мкс)
0 – 20480 м (0 – 204,8 мкс)
0 – 40960 м (0 – 409,6 мкс)
0 – 81920 м (0 – 819,2 мкс)
0 – 163840 м (0 – 1638,4 мкс)Погрешность измерения расстояния от 0,04% до 0,3% от поддиапазона Эффективная частота дискретизации 800 МГц Выходной импеданс 75 Ом Длительность зондирующего импульса от 10 нс до 100 мкс Амплитуда зондирующего импульса (на открытую цепь) U1 – не менее 18 В (не менее 9 В на согл. нагрузку)
U2 – не менее 86 В (не менее 43 В на согл. нагрузку)Чувствительность приёмного тракта 0,9 мВ Диапазон перекрываемого затухания для амплитуды U1 – не менее 80 дБ
для амплитуды U2 – не менее 93 дБДиапазон установки коэффициента укорочения от 1,000 до 10,000, с шагом 0,001 Диапазон регулирования временной задержки (импульсно-дуговой метод) от 0 до 50 мс, с шагом 0,2 мс Синхронизация (импульсно-дуговой метод) измерительный вход
вход TRIGСинхронизация по амплитуде (волновой метод) от -165 до +165 В, с шагом 5 В Объем энергонезависимой памяти для рефлектограмм не менее 1000 рефлектограмм Интерфейс с ПК через внешний накопитель USB-Flash Время непрерывной работы от аккумуляторной батареи не менее 8 часов Время непрерывной работы через зарядное устройство не ограничено Габаритные размеры 270х246х124 мм Диапазон рабочих температур от -20 °С до +40 °С Масса прибора с аккумуляторной батареей не более 2,5 кг Комплект поставки РИ-207 СТРИЖ-С
№ Наименование Количество 1 Рефлектометр импульсный РИ-207 СТРИЖ-С 1 2 Сетевой адаптер 1 3 Кабель соединительный 75 Ом, 3 м, BNC.M – «крокодил» с шириной захвата 25,4 мм 1 4 Кабель соединительный 75 Ом, 1 м, BNC.M – BNC.M 1 5 Сумка для аксессуаров 1 6 Руководство по эксплуатации 1 Дополнительная комплектация РИ-207 СТРИЖ-С
№ Наименование 1 Генератор дуговых разрядов ADG-200 (10 кВ, 200 Дж, 17 кг) 2 Устройство переходное УП-1 для работы на кабелях под напряжением до 380 В 3 Кабель-удлинитель 5 м, 75 Ом, BNC.M – BNC.F 4 Кабель соединительный 1,5 м, 75 Ом, BNC.M – крокодилы 25,4 мм 5 Кабель соединительный 0,1 м, 75 Ом, BNC.M – крокодилы 6 Переходник BNC.M – клеммы -
