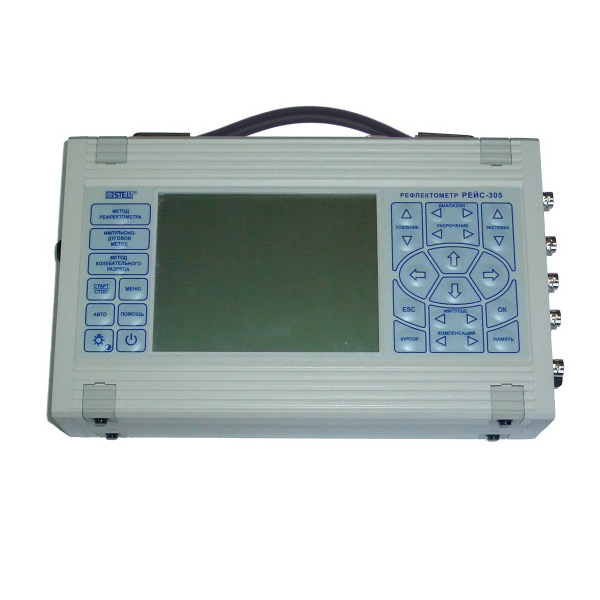

РЕЙС-305 - цифровой рефлектометр

Назначение рефлектометра РЕЙС-305:

Рефлектометр является малогабаритным мощным цифровым рефлектометром, очень простым в применении, который разработан специально для обнаружения всех видов повреждений в силовых кабельных линиях.

РЕЙС-305 это измерительная система, которая позволяет выполнять измерения на кабельных линиях одним из трех методов:

1. Методом импульсной рефлектометрии;
2. Методом колебательного разряда;
3. Импульсно-дуговым методом.

По существу для измерения силовых кабельных линий рефлектометр РЕЙС-305 является оптимальным выбором, так как в этом случае два прибора РЕЙС-205 и РАЗРЯД-205 заменяются одним. Прибор позволяет реализовать все необходимые для силовых кабельных линий методы измерения. Приобретение прибора РЕЙС-305 дает не только экономическую выгоду, но существенное упрощение и ускорение проведения измерительных работ при определении мест повреждений силовых кабельных линий.

Внимание!

Метод колебательного разряда и импульсно-дуговой метод могут быть реализованы только при совместном использовании с прибором РЕЙС-305 дополнительного оборудования (например: источника высокого напряжения, ударного генератора, устройства подключения в кабельной линии - для метода колебательного разряда, устройства формирования короткой дуги - для импульсно-дугового метода и некоторых других устройств.

Наличие метода рефлектометра позволяет использовать РЕЙС-305 для измерения не только силовых, но и любых других кабельных линий.

Области применения рефлектометра РЕЙС-305:

• Поиск мест повреждений в силовых кабельных линиях - тремя методами, в других кабельных линиях - по крайней мере одним методом - методом импульсной рефлектометрии;
• Особо эффективно использование РЕЙС-305 в электротехнических кабельных лабораториях;
• Эксплуатация линий электропередачи промышленных предприятий и учреждений, железных дорог, нефтепроводов, электростанций, судов и самолетов;
• Паспортизация кабельных линий;
• Диагностика состояния кабельных линий, в том числе посредством определения "мерцающих" повреждений;
• Эксплуатация различных кабельных линий во всех отраслях народного хозяйства;
• Производство и торговля кабелями.

Отличительные особенности рефлектометра РЕЙС-305:

• Три прибора в одном корпусе: мощный импульсный рефлектометр, измеритель расстояния до места дефекта кабеля методом колебательного разряда, измеритель по импульсно-дуговому методу.
• Низкая инструментальная погрешность измерения - не более 0,2%.
• Особое удобство и простота применения за счет возможности простого перехода от одного метода измерения к другому и за счет прямого (без меню) управления всеми основными параметрами прибора.
• Высокая разрешающая способность за счет специальной формы зондирующего импульса.
• Возможность измерения "мерцающих" повреждений.
• Наглядность измерений за счет отображения рефлектограмм, режимов измерения, измеренных параметров, комментариев и подсказок оператору на большом ЖК-экране (115х90 мм) с высоким разрешением (320х240 точек) и подсветкой.
• Возможность регулировки яркости и контрастности изображения.
• Отведение большей части экрана под отображение рефлектограмм и тонкий луч обеспечивают особое удобство при анализе рефлектограмм.
• Три входа для одновременного подключения трех линий (трех жил кабеля).
• Наличие встроенных часов позволяет не только постоянно индицировать текущее время, но и запоминать в памяти точное время записи рефлектограмм.
• Возможность работы при недостаточной освещенности.
• Выход на компьютер.
• Питание: от встроенных аккумуляторов, промышленной сети 85...265 В частотой 47...63 Гц или бортовой сети автомобиля 11...15 В.
• Небольшое энергопотребление, наличие режима энергосбережения.
• Наличие индикации заряда аккумуляторов позволяет выполнить их своевременную подзарядку.
• Высокая надежность, прочный пластмассовый корпус.
• Широкий диапазон рабочих температур –10…+50 °С.
• Удобная складывающаяся ручка для переноски. Специальные складывающиеся ножки обеспечивают удобство работы с прибором в горизонтальном, вертикальном и наклонном положениях.
• Небольшой вес 2 кг.

Используемые методы измерения рефлектометром РЕЙС-305:

Метод импульсной рефлектометрии
Позволяет надежно и точно определить длину линии, расстояние до мест короткого замыкания, обрыва, низкоомной утечки и продольного увеличения сопротивления (например, в местах скрутки жил и.т.п.).

Метод колебательного разряда

При методе колебательного разряда производится воздействие на поврежденную силовую кабельную линию от специального генератора высоковольтных импульсов или от источника высокого напряжения.
В момент пробоя кабельной линии в слабом месте изоляции возникает волновой процесс, который распространяется по кабельной линии и фиксируется прибором РЕЙС-305.

Импульсно-дуговой метод (метод кратковременной дуги)

Этот метод не вызывает прожиг изоляции и предназначен для определения повреждений в силовых кабельных линиях с пластмассовой изоляцией. Можно рекомендовать этот метод и для контрольных кабелей.
Этот метод ранее в отечественной технике использовался только в измерительном комплексе на основе прибора РЕЙС-205.

Импульсно-дуговой метод позволяет определить сложные (высокоомные) повреждения в кабельных линиях без использования прожига изоляции.

Особенности рефлектометра РЕЙС-305:

Управление и анализ характеристик мощным встроенным микропроцессором

Управлением всем процессом измерения (считывание рефлектограмм и импульсных характеристик, сравнение, вычитание, отстройка от помех, контроль за напряжением питания, запоминание, вывод информации на экран и т.п.) и обработкой информации занимается мощный встроенный микропроцессор.

Простота выбора метода измерения и управления прибором

Наличие специальных кнопок позволяют перейти к нужному методу измерения одним нажатием соответствующей кнопки. Кроме того, в рефлектометре РЕЙС-305, как и в РЕЙС-105М реализована идея прямого управления основными параметрами. Поэтому практически все основные измерения можно выполнять прибором не вызывая меню, что существенно упрощает и значительно ускоряет проведение измерений.

Режим энергосбережения

При отсутствии в течение 5 минут команд от оператора (отсутствии нажатия кнопок) прибор переходит к режиму энергосбережения, о чем свидетельствуют подаваемые прибором короткие звуковые сигналы. Если в течение последующих 30 секунд оператор не нажмет одну из кнопок, то прибор автоматически выключится.

Прибор автоматически выключается также при разряде аккумуляторов до минимально-допустимого значения. Это обеспечивает эксплуатацию аккумуляторов максимально-возможное время.

При автоматическом выключении питания прибор сохраняет в энергонезависимой памяти режим работы и все параметры, при которых производилось измерение.

Это позволяет при последующем включении прибора сразу войти в прежний режим.

Два режима управления длительностью зондирующего импульса

В рефлектометре РЕЙС-305 обеспечивается два режима управления длительностью зондирующего импульса: зависимый, при котором длительность автоматически изменяется пропорционально диапазону расстояний, и независимый, при котором длительность не зависит от диапазона.

Зависимый режим управления обеспечивает максимальную простоту пользования прибором, так как при переключении диапазона измерения расстояния оператору не нужно следить за длительностью зондирующего импульса - она изменяется пропорционально установленному диапазону.

Независимый режим управления позволяет при подробном исследовании места повреждения в зависимости от типа измеряемой кабельной линии и ее свойств выбирать оптимальную длительность зондирующего импульса, при которой, с одной стороны, обеспечивается требуемое перекрываемое затухание, а с другой стороны, достигается необходимая разрешающая способность рефлектометра.

Двухкурсорная система отсчета. Низкая инструментальная погрешность

В рефлектометре РЕЙС-305 использована система отсчета расстояния между измеряемыми точками рефлектограммы по двум вертикальным курсорам: измерительному и нулевому.

Наличие двух курсоров позволяет, исключить из результатов измерения длину присоединительных кабелей, а также обеспечивает возможность выполнения непосредственного измерения расстояния между любыми выбранными точками на рефлектограмме (например: определить расстояние от кабельной муфты до места повреждения, определить расстояние от противоположного конца кабеля до муфты, и т.п.).

Имеется возможность растяжки рефлектограммы в широких пределах вокруг выбранного курсора, что позволяет отсчитать расстояние до дефекта на любом из диапазонов с очень высокой точностью.

Методы анализа измеренных рефлектограмм:

• Непосредственное измерение любых двух из трех линий, подключенных к прибору, и отображение на экране самих рефлектограмм или их разностей;
• Вывод текущих рефлектограмм на экран и запись в память с присвоением имени;
• Вывод на экран из памяти для сравнения двух наложенных друг на друга рефлектограмм;
• Индикация разности рефлектограмм;
• Возможность совмещения двух рефлектограмм для снижения методической погрешности;
• Аналоговая фильтрация и цифровое усреднение (сглаживание) рефлектограмм.

Отображение информации и результатов измерения

Встроенный LCD-индикатор с подсветкой имеет большой экран и обеспечивает индикацию рефлектограмм и импульсных характеристик линии, их разности, всех параметров и измеряемых величин во всех режимах. На экране оператору выдаются также подсказки. При неправильных действиях выдается звуковой предупреждающий сигнал.

Возможность установки и цифровая индикация выходного сопротивления

Возможность изменения выходного сопротивления рефлектометра РЕЙС-305 и цифровая индикация установленного выходного сопротивления обеспечивают дополнительные возможности прибора. Во-первых, это позволяет работать по методу импульсной рефлектометрии не только на силовых кабельных линиях, но и на связных, контрольных и т.д. Во-вторых, цифровая индикация позволяет оценить величину волнового сопротивления измеряемой линии. В-третьих, зная величину волнового сопротивления можно более правильно сравнить рефлектограммы.

Возможность запоминания и долговременного хранения результатов измерения во встроенной памяти

Встроенная энергонезависимая память прибора РЕЙС-305 позволяет запоминать и хранить в памяти при включенном и выключенном питании рефлектограммы линии со всеми установленными параметрами системы и именами. При следующем включении питания прибор автоматически настраивается на режим, соответствующий состоянию до выключения.
Информация в энергонезависимой памяти прибора может храниться не менее 10 лет, в том числе при отсутствии питания.

Связь с компьютером

Рефлектометр РЕЙС-305 может обмениваться информацией с компьютером по стандартному последовательному интерфейсу. Для удобства создания в компьютере "библиотеки" рефлектограмм и импульсных характеристик им присваиваются имена по аналогии с именами файлов в компьютере.

Созданная "библиотека" обслуживаемых линий позволяет существенно ускорить поиск места повреждения путем сравнения поврежденной линии с этой же линией из "библиотеки". При этом обеспечиваются равные условия сравнения за счет автоматической установки параметров прибора по "библиотечным" данным.

В комплект поставки рефлектометра РЕЙС-305 будет входить дискета с программой обмена информацией с компьютером.

Встроенная таблица коэффициентов укорочения

Рефлектометр РЕЙС-305 позволяет создать встроенную таблицу коэффициентов укорочений измеряемых линий. Запись значений коэффициентов укорочений можно произвести по ранее наработанным данным, либо по результатам измерения коэффициента укорочения непосредственно прибором.

Поэтому коэффициент укорочения в приборе РЕЙС-305 может быть установлен или вручную или по встроенной таблице.

Память коэффициентов укорочения энергонезависима, поэтому записанные в таблицу данные будут храниться там в течение всего срока эксплуатации прибора. При необходимости эти данные можно заменить на новые, в том числе из внешнего компьютера, или стереть.

Универсальность питания

Возможность питания рефлектометра РЕЙС-305 от встроенных аккумуляторов, от промышленной сети переменного тока с широким диапазоном входных напряжений и от бортовой сети автомобиля расширяет области применения.

В рефлектометре РЕЙС-305 использованы широко распространенные аккумуляторы типа АА. Вместо аккумуляторов можно установить батареи типа АА.

Технические характеристики прибора РЕЙС-305:

1. Режим "МЕТОД ИМПУЛЬСНОЙ РЕФЛЕКТОМЕТРИИ"

Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5):
200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м
Коэффициент укорочения : установка или измерение в пределах 1,000...7,000
имеется встроенная таблица коэффициентов укорочения
Зондирующие сигналы: импульс 7 В...25 В, длительность 12,5 нс...30 мкс
Выходное сопротивление: 25...1000 Ом, с отображением величины на экране
Инструментальная погрешность измерения расстояния: не более 0,2 %
Система отсчета: при помощи двух вертикальных курсоров: нулевого и измерительного
Режимы измерения:
Нормальный - считывание и отображение текущей рефлектограммы одного из входов: вход L1, вход L2, вход L3;
Сравнение - наложение двух рефлектограмм: вход-вход, вход-память или память-память
Разность - Отображение разности двух рефлектограмм: вход-вход, вход-память или память-память
Связь – Отображение рефлектограмм при зондировании по выходу L1 и приеме по входам L2 или L3 (L1-L2, L1-L3)
Растяжка: Возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, 32, 64, 128, 256, и т.д. раза (в зависимости от диапазона измерения).
Память: Возможность запоминания рефлектограмм со всеми параметрами прибора. Время хранения информации при выключенном питании: не менее 10 лет.
Отстройка от аддитивных помех и шумов: Усреднение посредством цифрового накопления.
Отстройка от синхронных помех: При считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля). При цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля )
Отображение информации: Рефлектограммы и результаты цифровой обработки отображаются в графическом виде.
Режимы работы, параметры, информация - в алфавитно-цифровом и символьном виде.
Экран: Встроенный, на основе ЖК-монитора с размером 115х90мм и количеством точек 320х240, с подсветкой
Питание: Встроенные аккумуляторы. Сеть переменного тока напряжением 85...265 В, 47...63 Гц. Бортовая сеть автомобиля 11...15 В.
Условия эксплуатации: По ГОСТ 22261-94, диапазон рабочих температур: -10 ... +55° С
Габаритные размеры: 275 х 160 х 65
Масса: Не более 2 кг, с учетом встроенных аккумуляторов

2. Режим "МЕТОД КОЛЕБАТЕЛЬНОГО РАЗРЯДА"

Диапазон измеряемых расстояний (при коэффициенте укорочения 1,5): 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м
Максимальная амплитуда входных сигналов: 50 В
Входное сопротивление по волновому входу: 2 кОм
Инструментальная погрешность измерения расстояния: не более 0,2 %
Способы запуска запоминающего устройства:
Ждущий - от входного сигнала, после нажатия кнопки старта.
Автоматический – периодический запуск с периодом, зависящим от диапазона измеряемых расстояний.
Частота дискретизации: 160 МГц
Подключение к линии (при методе колебательного разряда): Через присоединительное устройство по напряжению или по току.

3. Режим "ИМПУЛЬСНО-ДУГОВОЙ МЕТОД"

Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,500), м: 200; 400; 800; 1600; 3200; 6400; 12800; 25600, 51200
Инструментальная погрешность измерения расстояния: не более 0,2 %
Диапазон амплитуд входных сигналов (периодических и однократных) на входе, В: 0,002 - 50 (без присоединительного устройства напряжения);
Частота дискретизации входного сигнала, МГц: 160
Виды запуска: Автоматический. Однократный. Ручной.
Усиление, дБ: от –30 до 54.

Комплект поставки РЕЙС-305:

Дополнительная комплектация РЕЙС-305:
