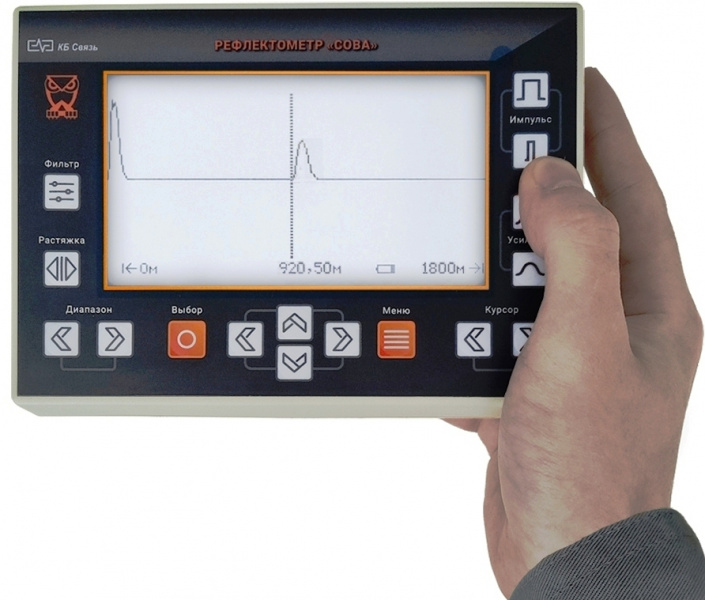

Сова — рефлектометр + мост + измеритель первичных параметров линий (U, R, C)

Назначение рефлектометра + мост + измеритель первичных параметров линий (U, R, C) Сова:

• определение характера неисправностей и расстояния до места повреждения в симметричных, несимметричных телекоммуникационных и силовых кабелях с металлическими жилами методом импульсной рефлектометрии;
• определение расстояния до места повреждения мостовым методом;
• измерение напряжения, сопротивления, емкости и омической асимметрии.

Особенности рефлектометра + мост + измеритель первичных параметров линий (U, R, C) Сова:

• высокая чувствительность — отраженный сигнал с амплитудой 0,3 мв (300 мкВ) можно развернуть на весь экран;
• высокая точность;
• универсальность методов измерения – рефлектометр, мост, измеритель первичных параметров линии;
• доступная цена;
• большое поле для отображения рефлектограмм и текста на дисплее 115х65 мм;
• встроенное руководство пользования мостом;
• цифровая фильтрация аддитивных и синхронных помех;
• малые габариты и вес.

Описание рефлектометра + мост + измеритель первичных параметров линий (U, R, C) Сова:

Рефлектометр:

• диапазон измеряемых расстояний минимальный: от 0 до 60 м;
• диапазон измеряемых расстояний максимальный: до 20 км;
• длительность зондирующего импульса: от 5 нс до 50 мкс;
• амплитуда зондирующего импульса: 5 В;
• максимальное разрешение: 0,25 м;
• инструментальная погрешность на диапазонах 1км и более: не превышает 0,15%;
• установка коэффициента укорочения с шагом: 0,001;
• перекрываемое затухание: 92 дБ;
• максимальная чувствительность: отраженный сигнал 0,3 мВ дает отклонение на весь экран;
• ЖКИ: 240х128 точек с подсветкой;
• растяжка: возможность растяжки любого участка диапазона до минимального шага;
• количество рефлектограмм сохраняемых в памяти: 24 РФГ.

Мост и измеритель первичных параметров U,R,C:

• диапазон измерения постоянного напряжения: от 0 до 350 В;
• диапазон измерения переменного напряжения: от 0 до 250 В;
• погрешность измерения напряжений: не более 2% + 0,1 В;
• входное сопротивление: не более 2 МОм;
• диапазон измерения сопротивлений: от 0,1 Ом до 50 ГОм;
• погрешность измерения: в диапазоне до 1 ГОм: не более 2% + 0,1 Ом;
• погрешность измерения: в диапазоне свыше 1 ГОм: не более 10 %;
• диапазон измерения емкости: от 0,1 нФ до 80 мкФ;
• погрешность измерения не более 2% + 0,1 нФ;
• погрешность измерения расстояния до повреждения изоляции (утечки): при сопротивлении утечки от 0 до 10 МОм не более 0,1% +1 м;
• погрешность измерения расстояния до повреждения изоляции (утечки): при сопротивлении утечки от 10 до 50 МОм не более 0,5% +1 м;
• погрешность измерения асимметрии не более 0,1% +0,1 Ом.

Технические характеристики рефлектометра + мост + измеритель первичных параметров линий (U, R, C) Сова:
