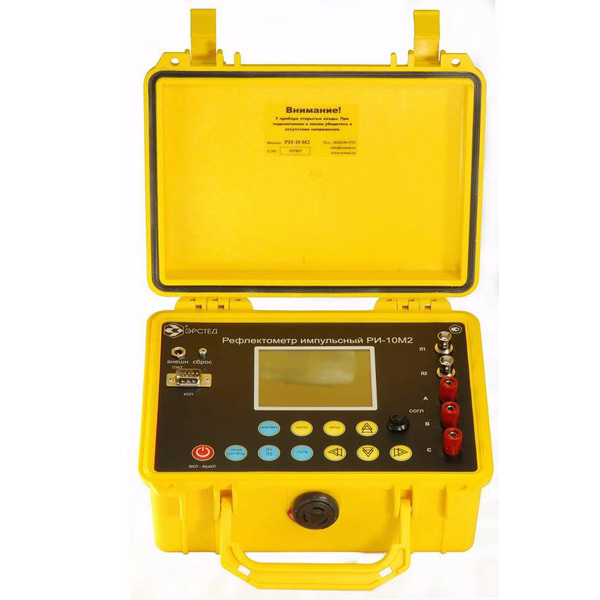

| Защищённый рефлектометр-мост РИ-10M2 «СТРИЖ» |
- Описание
- Отзывы о товаре
- Задать вопрос
- Все товары раздела
-
Производитель Россия Гарантия 12 месяцев Госреестр РФ 91616-24 до 18.03.2029 Межповерочный интервал 24 месяца Варианты написания РИ 10 М2 Область применения рефлектометра РИ-10М2:
Импульсный рефлектометр РИ-10М2 является малогабаритным кабельным локатором, предназначенным для работы, как в полевых, так и стационарных условиях. Прибор РИ-10М2 предназначен для проведения измерений на симметричных и несимметричных металлических кабелях с волновым сопротивлением от 30 до 1000 Ом (коаксиальных, двухпроводных и др.) и длиной от 1 м до 50 км. Рефлектометр обеспечивает следующие основные виды измерений:- измерение расстояний до неоднородностей волнового сопротивления или повреждения;
- измерение расстояний между неоднородностями волнового сопротивления кабеля;
- определение характера повреждений;
- определение длин кабелей;
- измерение коэффициента укорочения линии при известной ее длине;
- регистрация "битости" пар или оценка взаимного влияния линий.
Особенности рефлектометра РИ-10М2:
пользовательский интерфейс- отображение рефлектограмм на экране ЖКИ (320х240 точек) с фоновой подсветкой;
- управление через меню;
- герметизированный корпус и клавиатура.
- измерение в реальном масштабе времени;
- возможность одновременного подключения двух линий;
- максимальная дальность - до 50 км;
- разрешение по дальности:1м - в диапазонах 250 - 2,5 км; 2-20м - в диапазонах 5 - 50 км;
- цифровая установка параметров контролируемой линии и всех настроек прибора;
- цифровая индикация расстояния до любого участка рефлектограммы;
- цифровая индикация расстояния между любыми участками рефлектограммы.
- энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;
- возможность просмотра на экране любой из 100 хранящихся в памяти рефлектограмм;
- режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;
- встроенные календарь и часы реального времени, показания которых автоматически записываются в память вместе с рефлектограммой;
- возможность добавления/редактирования пользователем примечаний (до 40 символов) к рефлектограмме, заносимой в память.
- режим "ЛУПА" - возможность детального рассмотрения любого интересующего участка рефлектограммы в реальном масштабе времени на любом из диапазонов по дальности;
- режим "ТОЧКА ОТСЧЕТА" - возможность измерения расстояний относительно произвольной точки отсчета;
- режим "СРАВНЕНИЕ" - возможность одновременного просмотра на ЖКИ двух рефлектограмм (ЛИНИЯ & ПАМЯТЬ);
- режим "ИЗМЕРЕНИЕ КУ" - возможность быстрого и удобного подбора КУ по известной длине линии непосредственно в режиме измерения;
- встроенная ТАБЛИЦА КУ для различных типов кабелей с возможностью ее пополнения и редактирования пользователем;
- режим "БИТОСТЬ ПАР" - позволяет выявить ошибки кроссировки кабельных пар;
- подавление асинхронных (выбор осреднения от 1 до 128 реализаций) помех;
- автоматическое сохранение пользовательских настроек при выключении прибора.
- возможность обмена данными с ПК;
- комплектация программным обеспечением IRView для обмена данными с ПК, архивации, анализа и печати рефлектограмм.
- питание от встроенного аккумулятора (не менее 8 часов непрерывной работы с подсветкой) или от сети переменного тока через поставляемый адаптер;
- широкий диапазон рабочих температур: -20°С ...+40°С;
- масса прибора с аккумулятором не более 2 кг.
Технические данные рефлектометра РИ-10М2:
Параметр Значение Режимы измерения - измерение в реальном масштабе времени
- усреднение (1 : 128 реализаций)
Дисплей монохромный или цветной ЖКИ 320х240 точек с подсветкой Дальность действия 1 м ... 50 км Шкалы по дальности 250 м, 500 м, 1 км, 2.5 км, 5 км, 12.5 км, 25 км, 50 км Длительность импульсов 10 нс ... 20 мкс Амплитуда импульсов Не менее 10 В Диапазон установки скорости распространения сигнала V/2 (диапазон установки коэффициента укорочения) 50 м/мкс : 150 м/мкс (1.00 ... 3.00) Диапазон согласованных импедансов 30 ... 1000 Ом Точность локализации импульса на шкале дальности ±0.04% соответствующей шкалы Чувствительность Соответствует компенсации затухания в исследуемой линии на уровне не менее 80 дБ Подавление помех асинхронные: усредняющий фильтр (1...128 реализаций)
синхронные: поточечное вычитание (Л-П, П-П)Емкость энергонезависимой памяти 100 рефлектограмм; 200 КУ Технические данные моста:
Параметр Значение Сопротивление шлейфа R - 0,1-10000 Ом 0-3000 Ом ±0,1%+0,1 Ом
- 3-10 кОм ±0,1 кОм
Омическая ассиметрия R 0,1-1000 Ом ±0,1%+0,1 Ом Электрическая ёмкость С 0,1-3000 нФ ±2%+0,1 нФ Сопротивление изоляции R 0,001-10000 МОм ±2%+1 кОм Диапазон Rп в месте повреждения изоляции 0-10 МОм Максимальная погрешность определения расстояния доместа повреждения изоляции 0,1% +1м для Rп=0-3 МОм Испытательное напряжение U 180 В Диапазон измерениянапряжений U 200 В Общие технические данные:
Параметр Значение Интерфейс Последовательный (RS-232) Программное обеспечение IRView 2.0 для Windows 95,98,2000,XP Питание - автономное - встроенный литий-йонный аккумулятор 7,4 В
- сетевое - 220 В 50 гц, через адаптер
Время непрерывной работы от автономного источника не менее 8 час (с подсветкой) Габаритные размеры 240*200*115 мм Масса 2 кг Комплект поставки РИ-10М2:
№ Наименование Количество 1. Импульсный рефлектометр РИ-10М2 1 2. Кабель соединительный для рефлектометра 1,5 м 2 3. Кабель COM-to-COM 1 4. Блок питания (зарядное устройство) 1 5. Руководство по эксплуатации РИ-10М2 1 6. Кабель соединительный для моста 1,5 м 3 7. Компакт-диск с программным обеспечением 1 8. Сумка для аксессуаров 1 Дополнительная комплектация РИ-10М2:
(Поставляется по отдельному заказу)
Кабель соединительный 0,1 м
Кабель соединительный 1,5 м на концах изолированный зажим типа "крокодил" с шириной захвата 25,4 мм
Кабель-удлинитель 2 м
Переходник BNC-клеммы
УП-1 - устройство переходное -
