163 784 руб./шт цена с учетом НДС (20%)
| ||
| ||
| ||

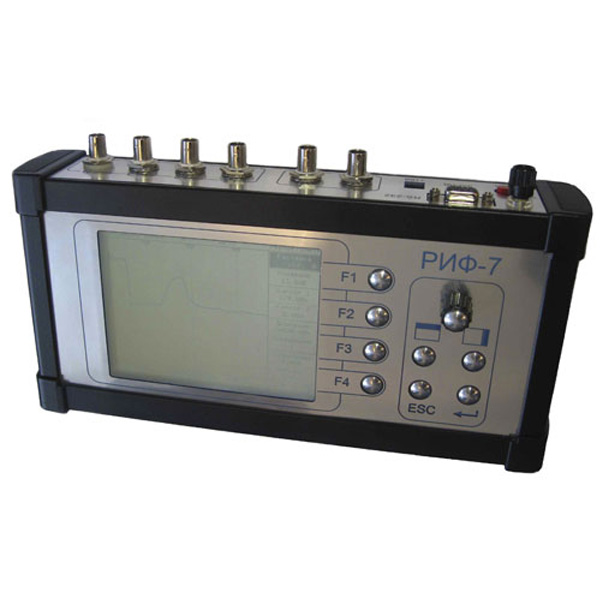

| Рефлектометр высоковольтный осциллографический цифровой РИФ-7 |
- Описание
- Отзывы о товаре
- Задать вопрос
- Файлы
- Все товары раздела
-
Производитель СНГ Гарантия 12 месяцев Варианты написания РИФ7 Назначение рефлектометра РИФ-7:
Рефлектометр высоковольтный осциллографический РИФ-7, предназначен для определения расстояния до места повреждения кабелей связи и кабелей электроснабжения.
- Диагностика кабельных линий методом низковольтной импульсной рефлектометрии.
- Поиск повреждений силовых кабелей высоковольтными методами в составе электротехнических лабораторий.
- В стандартной комплектации поставляется с высоковольтными датчиками.
Прибор РИФ-7 позволяет:
- Обнаружить и определить расстояние до места повреждения или неоднородности локационным (рефлектометрическим) методом на симметричных и несимметричных кабелях;
- Измерять длину кабелей (в том числе на барабанах и в бухтах) или расстояние до места обрыва или короткого замыкания;
- Запоминать, хранить и обрабатывать результаты измерений;
- В составе передвижной электролаборатории определять расстояние до повреждения в кабелях длиной до 12 км при всех видах повреждений без использования предварительного полного прожига изоляции.
- Сохранить во встроенной энергонезависимой памяти 4 группы измерений (до 15 рефлектограмм в каждой), а также сохранять их на компьютере для дальнейшего анализа и учета (эта функция реализуется по индивидуальному требованию заказчика).
Отличительные особенности рефлектометра РИФ-7:
- Дисплей с высоким разрешением (320х240 точек)
- Высокая частота дискретизации (высокая разрешающая способность)
- Для проведения измерений на высоком напряжении предусмотрена комплектация высоковольтными датчиками
- Двухкурсорная система измерения расстояний.
- Постоянное зондирование линии в режиме низковольтной рефлектометрии.
- Большой объём энергонезависимой памяти рефлектограмм (100/200 рефлектограмм с максимальным разрешением и сохранением параметров).
- Пополняемая энергонезависимая таблица коэффициентов укорочения для различных кабелей.
- Регулируемая длительность зондирующего импульса.
- Регулируемое усреднение для фильтрации асинхронных помех.
- Изменение настроек происходит без прерывания процесса измерения.
- Двухоконный режим отображения рефлектограмм для сравнения и устранения синхронных помех.
- Возможность согласования с волновым сопротивлением линии.
- Удобная и простая система меню.
- Поворотный регулятор для управления курсорами и изменения параметров.
- Встроенные часы реального времени.
Условия эксплуатации рефлектометра РИФ-7:
Внутри закрытых помещений, в частности - в крытом автотранспорте:
- диапазон температур окружающего воздуха, °С - от минус 10 до +40;
- относительная влажность воздуха при температуре 25 °С - до 80%;
- атмосферное давление, мм. рт. ст. - 650 - 800.Технические характеристики рефлектометра РИФ-7:
Параметр Значения Максимальное измеряемое расстояние до места повреждения, км 12,3 Минимальное измеряемое расстояние до места повреждения, м 3 Дискретность измерения, м 0,2 Параметры высоковольтных зондирующих импульсов на нагрузке 30 Ом:
- амплитуда, кВ
- длительность фронта, мкс, не более
- длительность импульса, мкс, не менее
от 3 до 25
0,15
2Параметры низковольтных зондирующих импульсов на нагрузке 30 Ом:
- амплитуда, В, не менее
- длительность фронта, мкс, не более
5
0,02Наибольшее рабочее напряжение датчика импульсного напряжения, кВ 60 Непрерывная работа в течение, часов 8 Срок службы, лет 5 Сравнительная таблица рефлектометров:
Параметр / Прибор Cabellux Digiflex Рейс-305 Искра РИФ-7 Скорость в кабеле, м/мкс 50-150 30-150 20-150 20-150 50-150 Разрешение по расстоянию, м - 0,025 0,25 2 0,5 Емкость энергонезависимой памяти, рефлектограмм 9 50 500 60 120-240 Шкала дальности, км (при 80 м/мкс) 0,1-20 0,05-30 0,18-100 0,5-12 0,2-12,8 Длительность импульсов, нс 70-4000 - 10-30000 20000 10-19200 Амплитуда импульсов, В 6/14 10 7/25 5 16 Динамический диапазон, дБ - 90 70 60 90 Диапазон согласованных импедансов, Ом - 40-200 30-1000 75 30-370 Разрешение дисплея 240х128 256x128 320х240 240х128 320х240 Часы реального времени да да да нет да Число рефлектограмм для усреднения - - 256 нет 256 Батарейное питание да Габаритные размеры 345х135х265 260х176х70 275х166х70 320х120х355 295х160х85 Масса, кг 7,5 1,5 2,5 3 2,3 Комплект поставки РИФ-7:
№ Наименование Количество 1. Прибор РИФ-7 1 2. Сигнальный кабель, длина 1 м 4 3. Сигнальный кабель для высоковольтных измерений, длина 0,5 м 2 4. Сигнальный кабель, длина 0,5 м 4 5. Кабель связи с компьютером 1 6. Блок питания и зарядки 1 7. Предохранитель, 250 мА 6 8. Упаковочный чемодан 1 9. Руководство по эксплуатации 1 10. Руководство пользователя 1 11. Программа РИФ-7 на CD 1 12. Комплект высоковольтных датчиков 1 -
