164 700 руб./шт цена с учетом НДС (20%)
поверка 12 000 руб. | ||
| ||
| ||

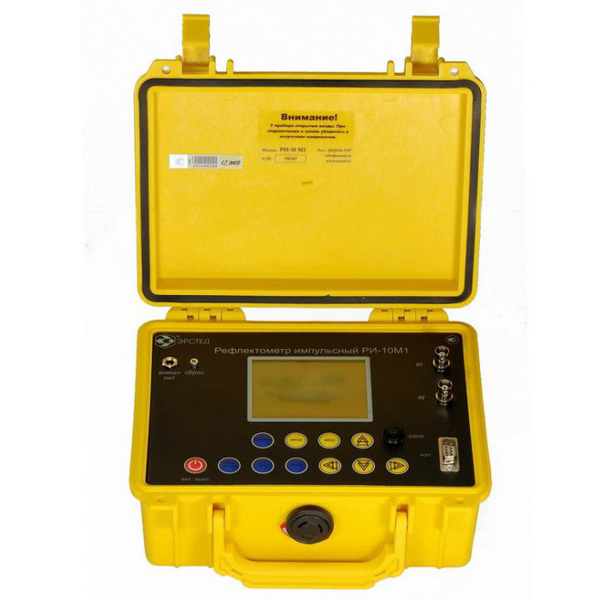

| Импульсный рефлектометр РИ-10М1 СТРИЖ |
- Описание
- Отзывы о товаре
- Задать вопрос
- Файлы
- Все товары раздела
-
Производитель Россия Гарантия 12 месяцев Госреестр РФ 91616-24 до 18.03.2029 Межповерочный интервал 24 месяца Варианты написания РИ-10М1, РИ-10М1 Назначение рефлектометра РИ-10М1:
Импульсный рефлектометр РИ-10М1 является малогабаритным кабельным локатором, предназначенным для работы, как в полевых, так и стационарных условиях.
Прибор РИ-10М1 предназначен для проведения следующих основных видов измерений на симметричных и несимметричных металлических кабелях с волновым сопротивлением от 30 до 1000 Ом (коаксиальных, двухпроводных и др.) и длиной от 1 м до 50 км:
- измерение расстояний до неоднородностей волнового сопротивления или повреждения;
- измерение расстояний между неоднородностями волнового сопротивления кабеля;
- определение характера повреждений;
- определение длин кабелей;
- измерение коэффициента укорочения линии при известной ее длине;
- регистрация "битости" пар или оценка взаимного влияния линий.
Импульсный рефлектометр РИ-10М является прибором полностью заменяющими по области применения устройства типа Р5-10(13), РЕЙС-105Р, РЕЙС-205 (блок рефлектометра), АЛЬФА-ПРО и по функциональным возможностям сравним с такими зарубежными моделями как: Seba Dynatronic KABELUX 4T, digiflex T12/3, easyflex, miniflex; Riser Bond 3200,3300,3400; Metrohm E25xx, E27xx; Tempo TelScout TS90, TS100.
Особенности прибора РИ-10М1:
Пользовательский интерфейс
- отображение рефлектограмм на экране ЖКИ (с разрешением 320х240 точек) с возможностью подсветки;
- управление через меню;
- герметизированная клавиатура.
Измерение
- измерение в реальном масштабе времени;
- возможность одновременного подключения двух линий;
- максимальная дальность - до 50 км;
- разрешение по дальности - до 0.1 % от шкалы;
- цифровая установка параметров контролируемой линии и всех настроек прибора;
- цифровая индикация расстояния до любого участка рефлектограммы;
- цифровая индикация расстояния между любыми участками рефлектограммы.
Память
- энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;
- возможность просмотра на экране любой из 100 хранящихся в памяти рефлектограмм
- режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;
- встроенные календарь и часы реального времени, показания которых автоматически записываются в память вместе с рефлектограммой;
- возможность добавления/редактирования пользователем примечаний (до 40 символов) к рефлектограмме, заносимой в память.
Сервисные режимы
- режим ЛУПА - возможность детального рассмотрения любого интересующего участка рефлектограммы в реальном масштабе времени на любом из диапазонов по дальности;
- режим ТОЧКА ОТСЧЕТА - возможность измерения расстояний относительно произвольной точки отсчета;
- режим СРАВНЕНИЕ - возможность одновременного просмотра на ЖКИ двух рефлектограмм (ЛИНИЯ & ПАМЯТЬ, ПАМЯТЬ & ПАМЯТЬ);
- режим РАЗНОСТЬ -возможность просмотра на ЖКИ результата поточечного вычитания двух рефлектограмм (ЛИНИЯ - ПАМЯТЬ, ПАМЯТЬ - ПАМЯТЬ);
- режим ИЗМЕРЕНИЕ КУ - возможность быстрого и удобного подбора КУ по известной длине линии непосредственно в режиме измерения;
- встроенная ТАБЛИЦА КУ для различных типов кабелей с возможностью ее пополнения и редактирования пользователем;
- режим БИТОСТЬ ПАР - позволяет выявить ошибки кроссировки кабельных пар;
- подавление асинхронных (выбор осреднения от 2 до 128 реализаций) и синхронных (в режиме РАЗНОСТЬ) помех;
- автоматическое сохранение пользовательских настроек при выключении прибора.
Интерфейс с ПК
- возможность обмена данными с ПК;
- комплектация программным обеспечением IRView для обмена данными с ПК, архивации, анализа и печати рефлектограмм.
Общее
- питание от встроенного аккумулятора (не менее 8 часов непрерывной работы с подсветкой) или от сети переменного тока через поставляемый адаптер;
- широкий диапазон рабочих температур: от -20 °С до +40 °С;
- укладочная сумка для транспортировки и работы в полевых условиях;
- масса прибора с аккумулятором не более 2.5 кг.
Технические характеристики прибора РИ-10М1:
Параметр Значение Режимы измерения - измерение в реальном масштабе времени
- осреднение (1 : 128 реализаций)Дисплей ЖКИ 320х240 точек с подсветкой и регулировкой контрастности Дальность действия 1 м ... 50 км Шкалы по дальности 250 м, 500 м, 1 км, 2.5 км, 5 км, 12.5 км, 25 км, 50 км Длительность импульсов 10 нс ... 20 мксс Амплитуда импульсов 10 В Диапазон установки скорости распространения сигнала V/2
(диапазон установки коэффициента укорочения)50 м/мкс : 150 м/мкс
(1.00 ... 3.00)Диапазон согласованных импедансов 30 ... 1000 Ом Точность локализации импульса на шкале дальности ±0.04% соответствующей шкалы Чувствительность Соответствует компенсации затухания в исследуемой линии на уровне не менее 80 дБ Подавление помех асинхронные: усредняющий фильтр (2...128 реализаций)
синхронные: поточечное вычитание (Л-П, П-П)Емкость энергонезависимой памяти 100 рефлектограмм Интерфейс Последовательный (RS-232) Программное обеспечение IRView 2.0 для Windows 95, 98, 2000, XP Питание - автономное - встроенный аккумулятор 12 В
- сетевое - 220 В 50 Гц, через адаптерВремя непрерывной работы от автономного источника не менее 8 час (с подсветкой) Габаритные размеры, мм 260x157x62 Масса (без укладочной сумки), кг 2.5 Комплект поставки РИ-10М1:
№ Наименование Количество 1. Импульсный рефлектометр РИ-10М1 1 2. Блок питания (зарядное устройство) 1 3. Шнуры подключения к кабелю 1 4. Сумка для переноски прибора 1 5. Руководство по эксплуатации, тех. описание, паспорт 1 6. Аппаратно-программный комплект IRView для работы с ПК (поставляется в комплекте или по специальному заказу) 1 Дополнительная комплектация РИ-10М1:
(Поставляется по отдельному заказу)
УП-1 - устройство переходное -
