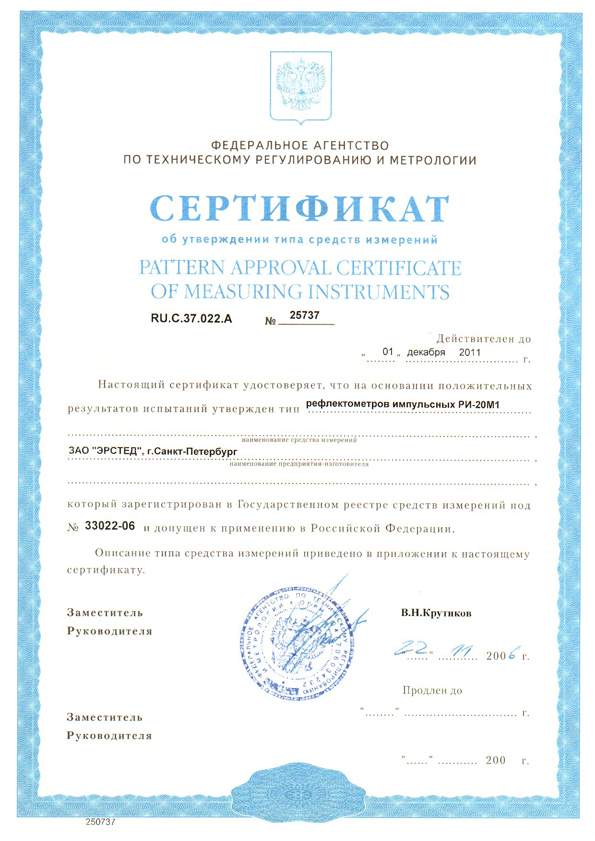

Производитель Россия Госреестр РФ 33022-06 Варианты написания РИ-20М1,РИ-20М1 Назначение:

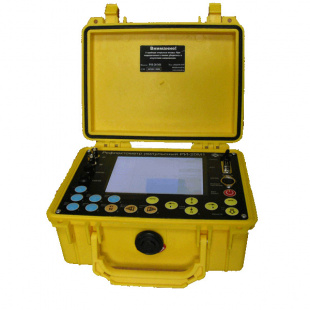

Импульсный рефлектометр РИ-20М1 является малогабаритным кабельным локатором, предназначенным для работы, как в полевых, так и стационарных условиях.
Прибор РИ-20М1 предназначен для проведения следующих основных видов измерений на симметричных и несимметричных металлических кабелях с волновым сопротивлением от 30 до 1000 Ом (коаксиальных, двухпроводных и др.) и длиной от 0 м до 50 км:
- измерение расстояний до неоднородностей волнового сопротивления или повреждения;
- измерение расстояний между неоднородностями волнового сопротивления кабеля;
- определение характера повреждений;
- определение "мерцающих" неоднородностей;
- определение длин кабелей;
- измерение коэффициента укорочения линии при известной ее длине;
- регистрация "битости" пар или оценка взаимного влияния линий.
Импульсный рефлектометр РИ-20М1 является прибором полностью заменяющими по области применения устройства типа РИ-10М1, АЛЬФА-ПРО, Р5-10(13), РЕЙС-105Р, РЕЙС-205 (блок рефлектометра) и по функциональным возможностям сравним с такими зарубежными моделями как: Seba Dynatronic KABELUX 7T, digiflex, easyflex, miniflex; Riser Bond 3200,3300,3400; Metrohm E25xx, E27xx; Tempo TelScout TS90, TS100.
Особенности прибора РИ-20М:
Прибор имеет следующие функциональные особенности:
Пользовательский интерфейс:
- два полных независимых канала измерения, что позволяет эффективно сравнивать заведомо исправную и неисправную линии;
- отображение рефлектограмм на экране ЖКИ (разрешение 320x240 точки) с возможностью подсветки;
- управление через меню;
- герметизированный корпус и клавиатура;
Измерение:
- измерение в реальном масштабе времени сразу по двум каналам с возможностью обработки;
- расширенная сетка диапазонов ( 50 м - 50 км );
- высокое разрешение - 25 см на диапазонах до 10 км, до 1 м на диапазонах до 50 км;
- введены специальные режимы для определения "мерцающих неоднородностей";
- многократная лупа (x2 - x128);
- два измерительных курсора;
- цифровая установка параметров контролируемой линии и всех настроек прибора;
- цифровая индикация расстояния до любого участка рефлектограммы;
- цифровая индикация расстояния между любыми участками рефлектограммы;
Память:
- до 256 рефлектограмм (до 48 000 точек на рефлектограмму) со всеми параметрами измерения и поясняющим текстом;
- возможность группировки рефлектограмм: размещение их в папках;
- высокая детализация при сохранении позволяет применять функцию "ЛУПА" к сохраненным рефлектограммам;
- просмотр рефлектограмм из памяти непосредственно в режиме измерения с возможностью включения режимов "СРАВНЕНИЕ" и "РАЗНОСТЬ";
- встроенные календарь и часы реального времени, показания которых автоматически записываются в память вместе с рефлектограммой;
- возможность добавления/редактирования пользователем примечаний (до 40 символов) к рефлектограмме, заносимой в память;
- автоматическое сохранение пользовательских настроек при выключении прибора;
Сервисные режимы:
- режим "ЛУПА" - возможность детального рассмотрения любого интересующего участка рефлектограммы в реальном масштабе времени на любом из диапазонов по дальности;
- режим "СРАВНЕНИЕ" - возможность одновременного просмотра на ЖКИ двух рефлектограмм (ЛИНИЯ1 & ЛИНИЯ2, ЛИНИЯ & ПАМЯТЬ, ПАМЯТЬ & ПАМЯТЬ);
- режим "РАЗНОСТЬ" - поточечное вычитание данных с двух линий, позволяющий выявить только различия и ослабить корреллированные помехи (ЛИНИЯ1 - ЛИНИЯ2, ЛИНИЯ - ПАМЯТЬ, ПАМЯТЬ - ПАМЯТЬ);
- режим "ИЗМЕРЕНИЕ КУ" - возможность быстрого и удобного подбора КУ по известной длине линии непосредственно в режиме измерения;
- встроенная ТАБЛИЦА КУ для различных типов кабелей с возможностью ее пополнения и редактирования пользователем (до 100);
- режим "ЗАХВАТ" - режим, в котором удается выявить "мерцающие" неисправности;
- режим "КАДР" - позволяет зафиксировать мгновенную рефлектограмму на экране и продолжить наблюдения на ее фоне; позволяет визуально оценить изменчивость сигнала;
- режим "БИТОСТЬ ПАР" - один канал работает только на передачу; второй - только на прием; позволяет выявить ошибки кроссировки кабельных пар;
- подавление асинхронных (выбор усреднения от 2 до 128 реализаций) и синхронных (в режиме РАЗНОСТЬ) помех;
- автоматическое сохранение пользовательских настроек при выключении прибора;
- изменение всех параметров линии непосрадственно в режиме "измерение";
Интерфейс с ПК:
- возможность обмена данными с ПК;
- комплектация программным обеспечением IRView для обмена данными с ПК, архивации, анализа и печати рефлектограмм;
- возможность установки свежих версий внутреннего ПО;
Общее:
- питание от встроенного аккумулятора не менее 5 часов непрерывной работы с подсветкой или от сети переменного тока через поставляемый адаптер;
- широкий диапазон рабочих температур: -20 °С ...+40 °С;
Технические характеристики импульсного рефлектометра РИ-20М:
Параметр Значение Режимы измерения: - измерение в реальном масштабе времени
- осреднение (1 : 128 реализаций)
Дисплей ЖКИ 320х240 точек с подсветкой и регулировкой контрастности Дальность действия 0 м ... 50 км Шкалы по дальности 50м, 100 м, 250 м, 500 м, 1 км, 2 км, 5 км, 10 км, 20 км, 50 км Длительность импульсов 10 нс ... 50 мкс Амплитуда импульсов не менее 10 В Диапазон установки скорости распространения сигнала V/2 (диапазон установки коэффициента укорочения) 50 м/мкс : 150 м/мкс (1.00 ... 3.00) Диапазон согласованных импедансов 30 ... 1000 Ом Погрешность измерения расстояния 50 м - 10 км : 25 см
20 км - 50 км : 1 мЧувствительность Соответствует компенсации затухания в исследуемой линии на уровне не менее 80 дБ Подавление помех асинхронные: усредняющий фильтр (2...128 реализаций)
синхронные: поточечное вычитание (Л-П, П-П, Л-Л)Емкость энергонезависимой памяти 256 рефлектограмм по 48 000 отсчетов 100 КУ Интерфейс Последовательный (RS-232) Программное обеспечение IRView 2.0 для Windows 95,98,2000,XP Питание - автономное - встроенный аккумулятор 12 В
- сетевое - 220 В 50 гц, через адаптер
Время непрерывной работы от автономного источника не менее 5 час (с подсветкой) Комплект поставки:
Наименование Количество, шт. Импульсный рефлектометр РИ-20М1 1 Блок питания (зарядное устройство) 1 Шнуры подключения к кабелю 2 Руководство по эксплуатации 1 Аппаратно-программный комплект IRView для работы с ПК 1 -
