Производитель Прочие Гарантия 24 месяца Варианты написания T625,т625,т625 Назначение рефлектометра T625:

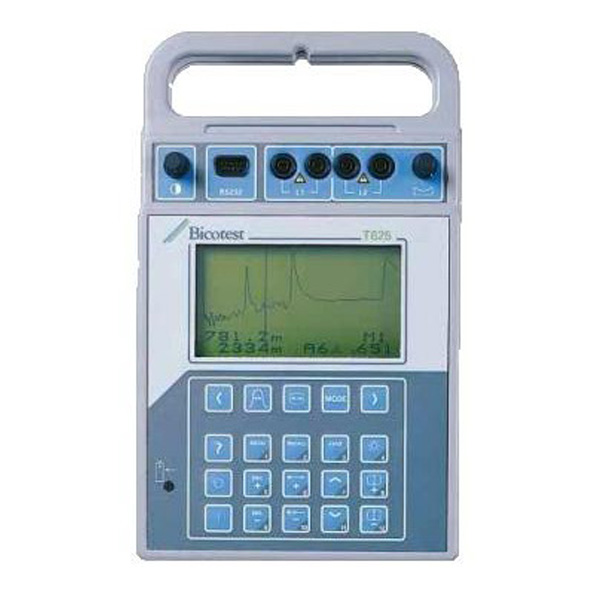

Рефлектометр Т625 - один из самых современных тестеров кабелей с диапазоном измерения от 0 до 20 км. По своим техническим характеристикам он превосходит все известные рефлектометры.
Применим для любых типов металлических кабелей, включая силовые кабели под напряжением 600 В постоянного тока или переменного тока частотой 50/60 Гц с блокирующим фильтром Т600. Поиск неисправностей кабелей на очень больших и коротких расстояниях осуществляется выходным сигналом 20 В с автоматической настройкой длительности импульса в выбранном диапазоне. B режиме поиска на коротких расстояниях точность определения положения дефекта составляет 0,5 м.
Очень большой динамический диапазон, позволяющий четко идентифицировать неисправности даже на верхнем пределе (20 км) рабочего диапазона. Большой ЖКД, обеспечивающий ясное, без отражений отображение формы сигнала. Восемь режимов тестирования, позволяющие выполнять быстрый поиск неисправностей при тестировании одной пары или сравнении двух пар проводников, а также при сравнении сигналов одной пары с любым сигналом из двенадцти сохраненных в памяти или оценке перекрестных помех между двумя парами проводников.
Результаты измерений могут отображаться в единицах длины - метрах или футах, либо единицах времени. Диэлектрик может быть определен, используя скорость распространения, скорость в кабеле или половину этой величины (V/2). Встроенная библиотека кабелей помогает быстро и эффективно осуществлять выбор. Быстрая конфигурация функций. Назначенные клавиши для наиболее часто используемых функций: Курсор, Диэлектрик, Диапазон, Положение формы волны, Амплитуда импульса и др. Функция HELP обеспечивает необходимые поянения органов управления, содержит простейшие формы волны и позволяет запрограммировать прибор для наиболее часто используемых типов кабелей, помогая, при этом, как опытным, так и неопытным пользователям.
Совместимость с PC с помощью программного обеспечения Х6000 TRACEabiiity обеспечивает анализ, сохранение и повторную загрузку в рефлектометр форм волны для динамического сравнения непосредственно на объекте.
Рефлектометр обеспечен необходимыми дополнительными принадлежностями и поставляется в пылевлагонепроницаемой наплечной сумке для переноски.
Технические характеристики рефлектометра T625:
ДИАПАЗОНЫ ЛОКАЦИИ От 0-24 м до 0-20 км в 11 диапазонах с возможностью увеличения (за исключением наименьшего диапазона) (PVF 0.67) ТОЧНОСТЬ ± 0.24% от дальности действия (диапазон 0-20 км) РАЗРЕШЕНИЕ ± 0.1% от дальности действия (диапазон 0-20 км) СКОРОСТЬ РАСПРОСТРАНЕНИЯ PVF: 0.300 - 0.999 V: 90 - 300 м/мкс V/2: 45-150 м/мкс УСИЛЕНИЕ 0-84 дБ максимум, с шагом 6 дБ
Максимальная чувствительность: 4 мВ на полной шкалеХАРАКТЕРИСТИКИ ИМПУЛЬСА Амплитуда 20 В (ном.) в импедансе 100 Ом Длительность от 24 нс до 2.25 мкс; выбирается в зависимости от диапазона Выходной импеданс 100 Ом Регулирование баланса 0 - 220 Ом ВЫХОД Разъемы для подключения 2 пары 4 мм типа "Banana" Защита 300 В (действующее), 0 - 60 Гц ДИСПЛЕЙ Тип ЖК дисплей высокого разрешения с подсветкой (переключаемый) Курсор Сплошная вертикальная линия Маркер Пунктирная вертикальная линия РЕЖИМЫ Реальное время Сигнал линии 1, сигнал линии 2, сравнение формы сигналов линий 1 и 2 (двойной режим), разность сигналов линий 1 и 2 (дифференциальный режим), перекрёстные помехи (определяются переходные помехи в телефонных сетях) Память Отображение данных одного из 12 регистров памяти: сравнение формы сигнала линии 1 и сигнала, сохраненного в памяти; разность сигналов линии 1 и сигнала, записанного в памяти; только записанный сигнал ПАМЯТЬ 12 регистров памяти, которые сохраняют информацию до тех пор, пока она не будет перезаписана ИНТЕРФЕЙС RS-232 для вывода данных на принтер или PC ПИТАНИЕ Внутренние Ni-Cad батареи - 12 часов непрерывной работы (Автоматическое отключение через 5 минут после последнего нажатия клавиши). Внешний адаптер для питания переменным током, 120 или 230 В
Внешнее питание постоянным током, от 12 до 20 В рабочее; от 15 до 20 В зарядка.ПАРАМЕТРЫ ОКРУЖАЮЩЕЙ СРЕДЫ Исполнение IP54 Рабочая температура От -5 °С до +50 °С Температура хранения От -20 °С до +65 °С Влажность 93% при +40 °С КАТЕГОРИЯ БЕЗОПАСНОСТИ IEC 1010 РАЗМЕРЫ (мм) 75 х 183 х 300, включая ручку МАССА (кг) 2,9 кг, включая батареи Отличительные характеристики рефлектометра T625:
- Самый широкий диапазон измерения среди ручных локаторов неисправностей кабелей - от 24 м до 20 км.
- Простота эксплуатации.
- Применим для любых типов металлических кабелей, включая силовые кабели под напряжением 600 В постоянного тока или переменного тока частотой 50/60 Гц с блокирующим фильтром Т600.
- Большой ж/к дисплей, обеспечивающий ясное, без отражений отображение полной формы отраженного сигнала для точной диагностики.
- Четкая идентификация неисправностей - от короткого замыкания до влажных соединений.
- Функция масштабирования для детального анализа.
- Сохранение 12-ти форм волны на объекте для последующего сравнительного анализа.
- Различные единицы измерения - метры, футы, единицы времени.
- Автопрограммирование для быстрой настройки.
- Полная совместимость с PC для обеспечения глубокого анализа форм волны 8 режимов испытаний для быстрого поиска неисправностей.
- Двойной вход позволяет осуществлять сравнение пар и локацию поперечных помех.
Комплект поставки T625:
№ Наименование Количество 1. Прибор 1 2. Наплечная сумка для переноски прибора 1 3. NiCad батареи 8 4. Комплект тестовых проводов (2 х 2) 1 5. Адаптер для питания переменным током 1 6. Штекер для питания постоянным током 1 7. Инструкция по эксплуатации 1 8. Программное обеспечение Х6000 TRACEabillity на CD 1 Дополнительная комплектация T625:
(Поставляется по отдельному заказу)
Двойной блокирующий фильтр для подключения к силовым кабелям сети переменного тока
Одинарный блокирующий фильтр для подключения к силовым кабелям под напряжением до 600 В или переменного тока с частотой 50/60 Гц -
